Les prises et fiches murales pour appareils portables sont apparues dans les années 1880, remplaçant les prises de courant traditionnelles. Une multitude de modèles ont ensuite été développés, offrant à la fois praticité et protection contre les risques d'électrocution . Les prises et fiches électriques diffèrent par leur tension et leur intensité nominales , leur forme, leur taille et leur type de connecteur. Différents systèmes standardisés de prises et fiches sont utilisés dans le monde entier, et de nombreux types de prises obsolètes sont encore présents dans les bâtiments anciens.
L'harmonisation des normes techniques a permis l'utilisation de certains types de prises dans de vastes régions, facilitant ainsi la production et l'importation d'appareils électriques et améliorant le confort des voyageurs. Certaines prises multinormes permettent l'utilisation de plusieurs types de fiches. Il est possible d'utiliser des prises et des fiches incompatibles à l'aide d'adaptateurs, même si ces derniers ne garantissent pas toujours une sécurité et des performances optimales.

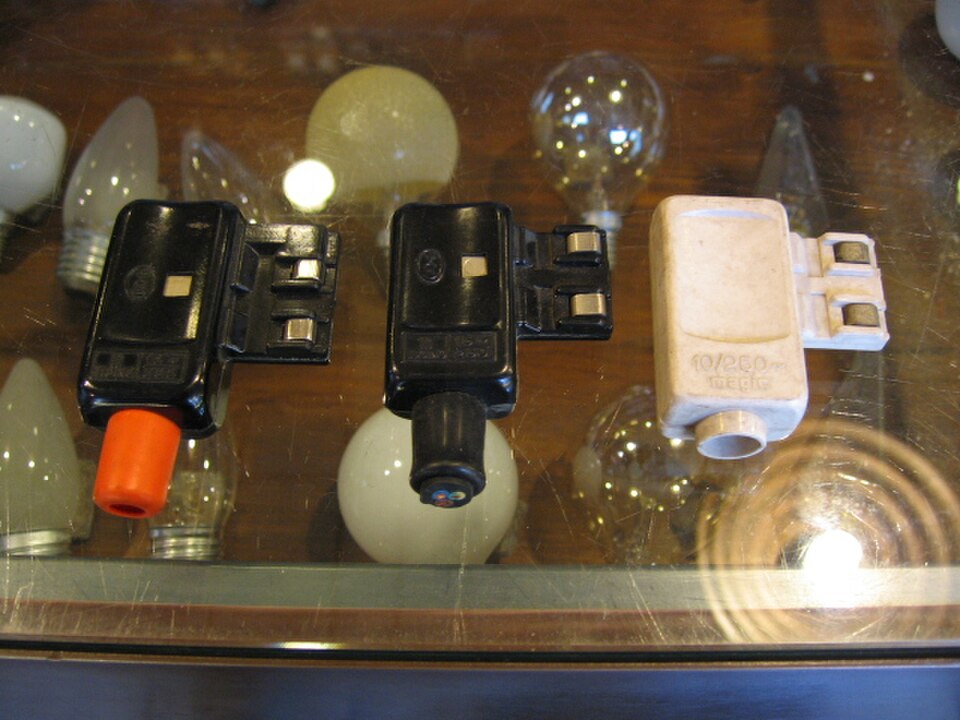

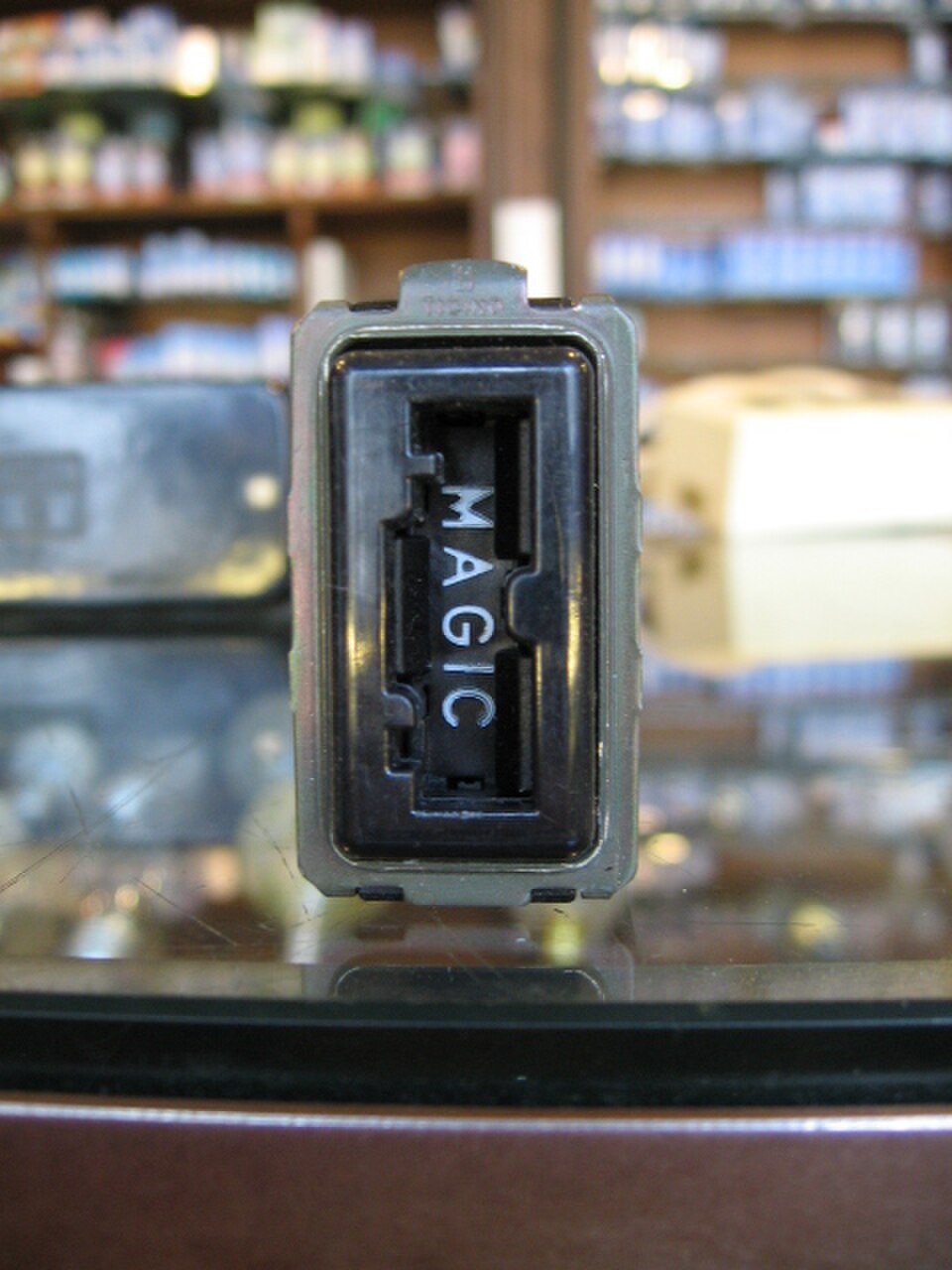

Les prises monophasées comportent deux broches d'alimentation : l'une, appelée phase, achemine le courant électrique de la source d'alimentation vers l'appareil branché, et l' autre , neutre , le ramène à la source d'alimentation . De nombreuses prises sont équipées d'une troisième broche pour la mise à la terre. La fiche est un connecteur mâle , généralement doté de broches saillantes qui s'emboîtent dans les contacts femelles de la prise. Certaines fiches possèdent également un contact femelle, utilisé uniquement pour la mise à la terre . En règle générale, aucune alimentation n'est fournie aux broches ou bornes exposées de la prise ; les broches d'alimentation font donc toujours partie de la fiche et non de la prise. Outre les contacts encastrés de la prise sous tension, les systèmes de prises et de fiches comportent souvent d'autres dispositifs de sécurité afin de réduire les risques d' électrocution ou d'endommagement des appareils.Histoire
Mise à la terre (mise à la terre)
Un troisième contact, destiné à la mise à la terre , protège l'appareil connecté contre les défauts d'isolation. Certains modèles de prises et fiches sans terre ont été modifiés pour inclure une broche de terre ou ont été progressivement remplacés par des modèles avec mise à la terre. La prise est souvent conçue de sorte que le contact de terre soit établi avant les contacts du circuit sous tension. La classe CEI attribuée à un appareil est déterminée par l'exigence de mise à la terre ou d'une protection équivalente. Les appareils de classe I nécessitent un contact de terre dans la prise et la fiche, tandis que les appareils de classe II sont sans terre et protègent l'utilisateur grâce à une double isolation .
neutre est présent dans le câblage d'alimentation, la polarisation de la fiche améliore la sécurité en préservant la distinction entre les conducteurs de phase et de neutre dans l'équipement. Par exemple, certains appareils peuvent garantir que les interrupteurs coupent le courant du côté phase du circuit, ou relier le culot d'une douille à vis au neutre afin de réduire les risques d'électrocution. Dans certains modèles, les fiches polarisées ne peuvent pas être branchées sur des prises non polarisées. Sur la plupart des fiches NEMA 1 , par exemple, la broche neutre est légèrement plus large que la broche phase, ce qui limite le sens d'insertion. Les installations électriques où les deux conducteurs du circuit présentent un potentiel significatif par rapport à la terre ne nécessitent pas de fiches polarisées.
Tension nominale des prises et des cordons d'alimentation

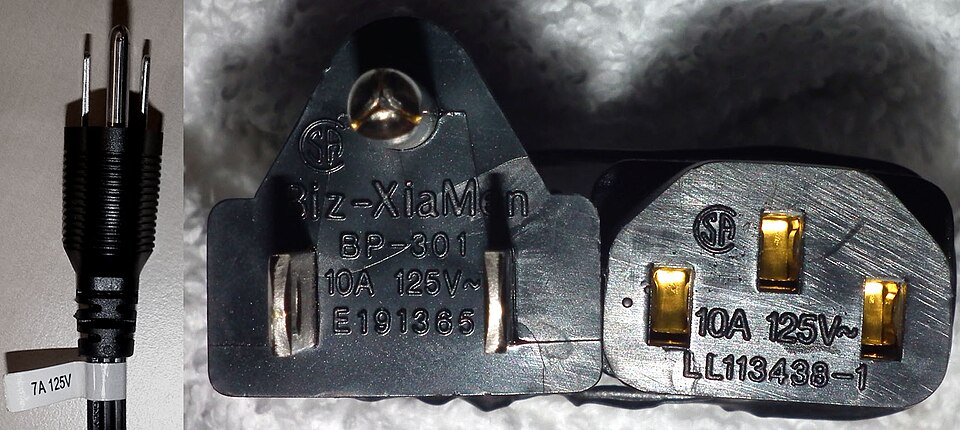

Les prises et les cordons d'alimentation sont conçus avec une tension et une intensité nominales définies par le fabricant. Utiliser une prise ou un cordon d'alimentation inadapté à la charge peut présenter un risque pour la sécurité. Par exemple, un appareil à forte intensité peut provoquer un incendie s'il est branché sur une rallonge dont l'intensité nominale est inférieure à celle requise. Parfois, les cordons utilisés pour brancher des appareils à double tension (120 V/240 V) sont conçus uniquement pour 125 V ; les voyageurs doivent donc veiller à n'utiliser que des cordons d'alimentation de tension appropriée.
Différentes méthodes peuvent être utilisées pour augmenter le nombre ou la portée des prises.
rallonges électriques
Les rallonges électriques servent à effectuer des branchements temporaires lorsqu'une prise de courant n'est pas facilement accessible depuis le câble d'alimentation d'un appareil. Il peut s'agir d'une prise unique sur un câble flexible ou d'une multiprise . Une multiprise peut également être équipée d'un interrupteur, d'une protection contre les surtensions ou d'une protection contre les surintensités.
Les multiprises permettent de brancher plusieurs appareils sur une seule prise. Elles existent en différentes configurations et puissances, selon le pays et la région. Elles permettent de connecter plusieurs appareils électriques sur une même prise et sont principalement utilisées pour les appareils de faible consommation (téléviseurs , lampes de table, ordinateurs, etc.).
Ces adaptateurs sont généralement conçus pour 6 A, 10 A ou 16 A à 250 V ou pour 15 A ou moins à 125 V. Cette valeur nominale générale indique la charge totale maximale en ampères, quel que soit le nombre de prises utilisées (par exemple, si un adaptateur 16 A 250 V possède quatre prises, il est possible d'y brancher quatre appareils différents consommant chacun 2 A, car cela représente une charge totale de seulement 8 A ; en revanche, si seulement deux appareils consommant chacun 10 A y étaient branchés, la charge combinée de 20 A surchargerait le circuit).

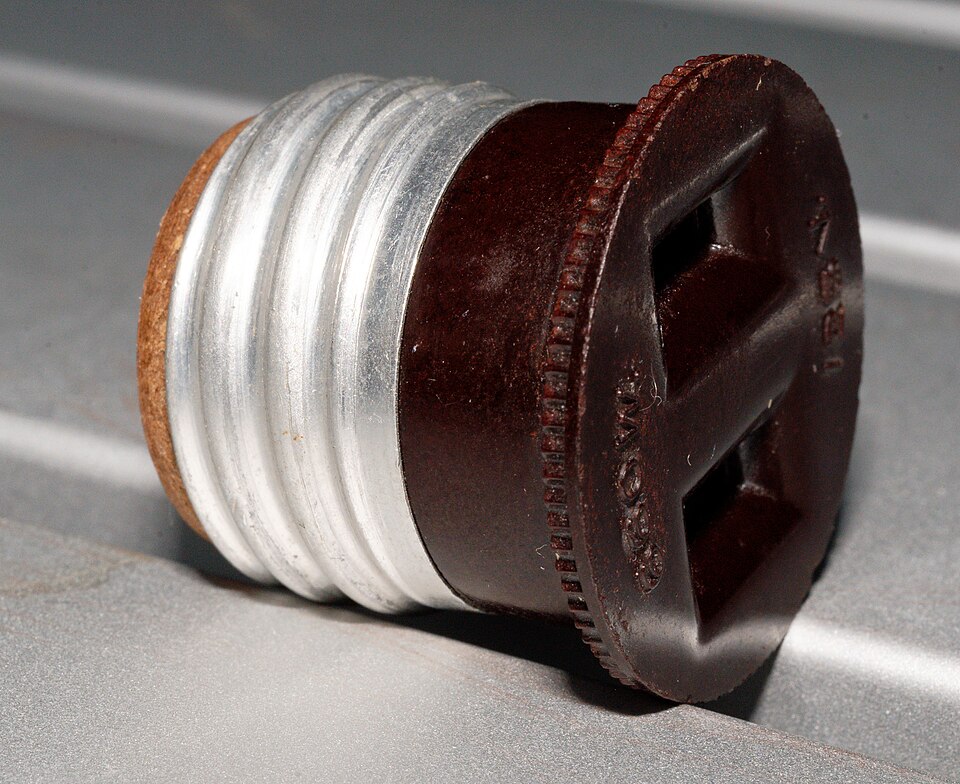

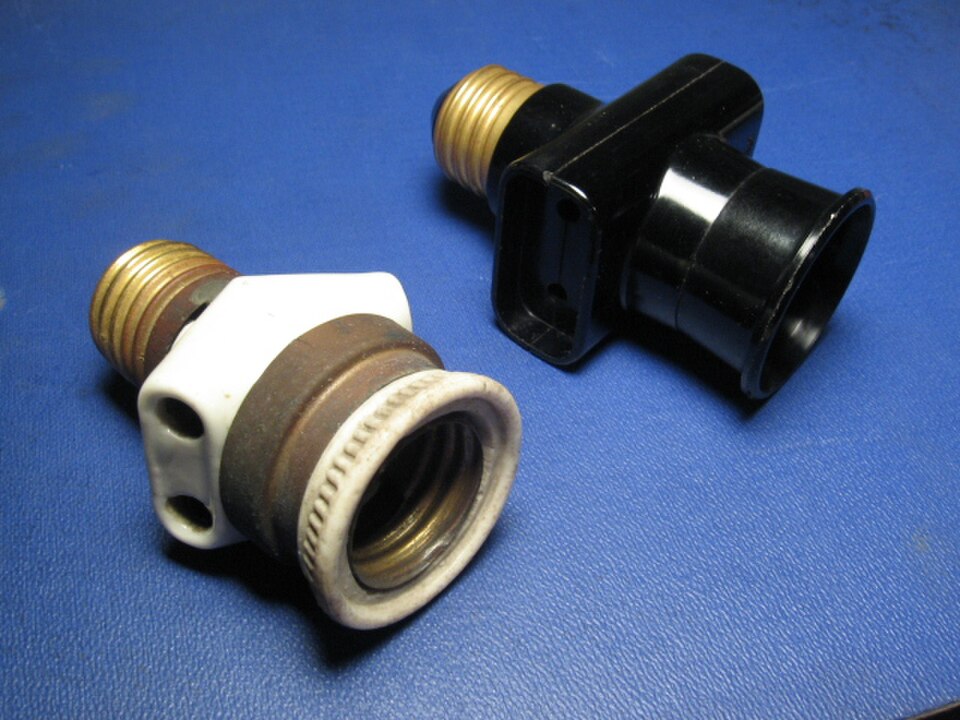

Dans certains pays, ces adaptateurs sont interdits et introuvables dans le commerce, car ils peuvent provoquer des incendies en cas de surcharge ou exercer une contrainte mécanique excessive sur les prises murales. Les adaptateurs peuvent être fabriqués en céramique, en bakélite ou en d'autres matières plastiques.
Les prises « hybrides », « multi-normes » ou « universelles » sont conçues pour accueillir des fiches de deux types ou plus. Dans certaines juridictions, elles contreviennent aux normes de sécurité applicables aux prises électriques. Des organismes de sécurité, l'armée américaine et un fabricant de prises soulignent plusieurs problèmes de sécurité liés aux prises et adaptateurs universels, notamment les incompatibilités de tension, l'exposition des broches sous tension, l'absence de mise à la terre adéquate et le manque de protection contre les surcharges et les courts-circuits. Les prises universelles peuvent ne pas satisfaire aux normes techniques en matière de durabilité, de force de maintien de la fiche, d'échauffement des composants ou d'autres exigences de performance, car elles ne relèvent pas du champ d'application des normes techniques nationales et internationales.

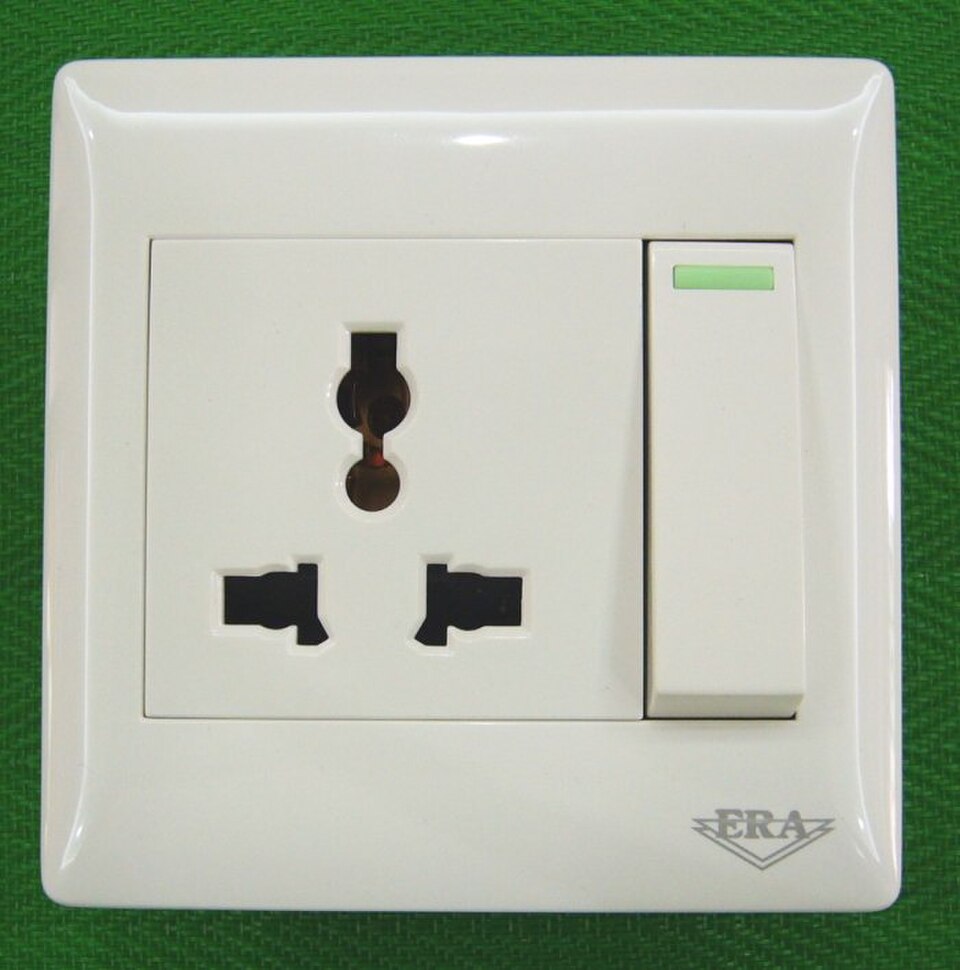

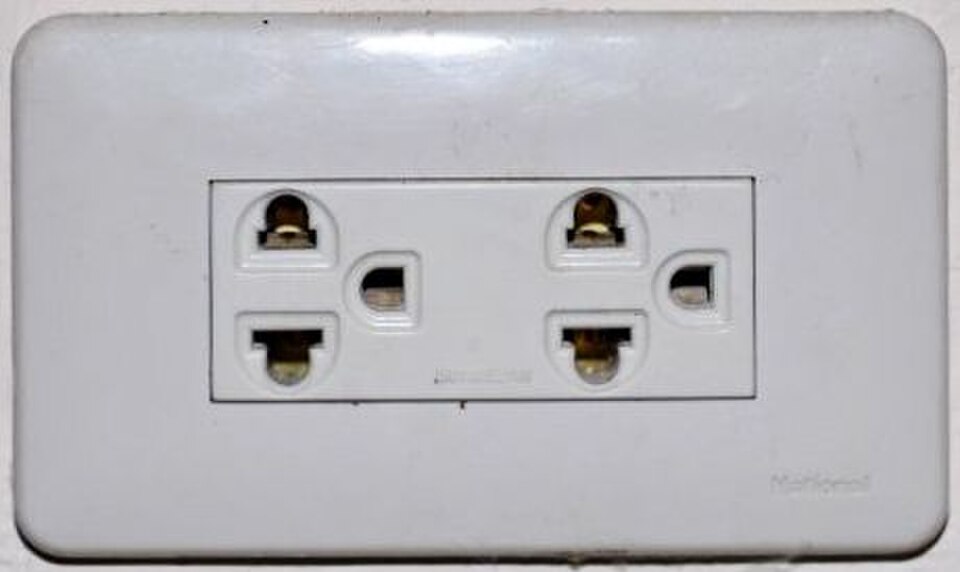

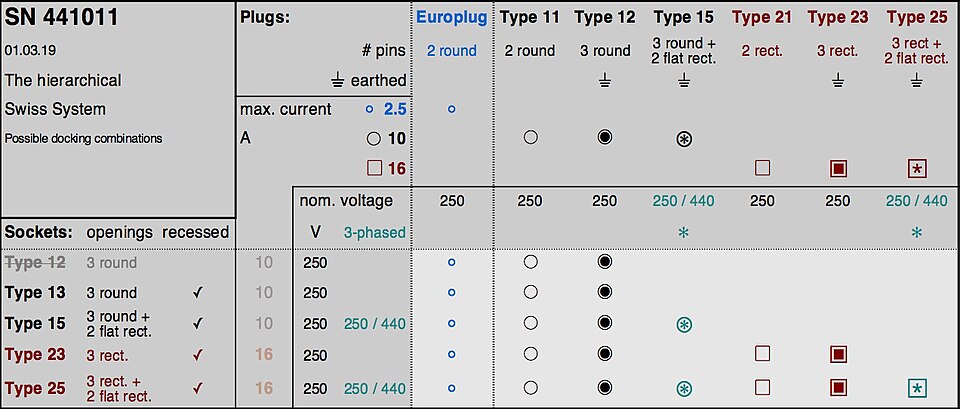

Une norme technique peut inclure la compatibilité d'une prise avec plusieurs types de fiches. La prise double thaïlandaise est décrite dans la figure 4 de la norme TIS 166-2549 et est conçue pour accepter les fiches thaïlandaises, ainsi que les fiches de type A, B et C. Les prises doubles chinoises comportent une prise sans terre acceptant les fiches A et C et une prise avec terre acceptant les fiches de type I. Depuis la révision de 2021 de la norme chinoise, l'installation de ces prises doubles est interdite en Chine , mais elles restent présentes dans de nombreuses installations existantes.
Ces prises doubles thaïlandaises ou chinoises acceptent également les fiches normalement destinées aux appareils de 120 V (par exemple, les fiches NEMA 1-15 sans mise à la terre de 120 V). Cela peut entraîner une incompatibilité électrique, car le courant domestique est de 220-230 V dans les deux pays. Ces prises doubles acceptent également les fiches françaises et Schuko (types E et F), mais de manière dangereuse : aucun contact avec la terre n’est établi et les broches sous tension peuvent être exposées lorsqu’une fiche est partiellement insérée.
Câbles et prises interchangeables
Généralement, les fabricants équipent leurs appareils d'une prise IEC 60320 , d'un cordon d'alimentation amovible et d'une fiche adaptée, afin d'éviter de fabriquer des appareils complets dont la seule différence réside dans le type de fiche. Il est également possible d'utiliser une fiche interchangeable, avec des connecteurs standard ou propriétaires.

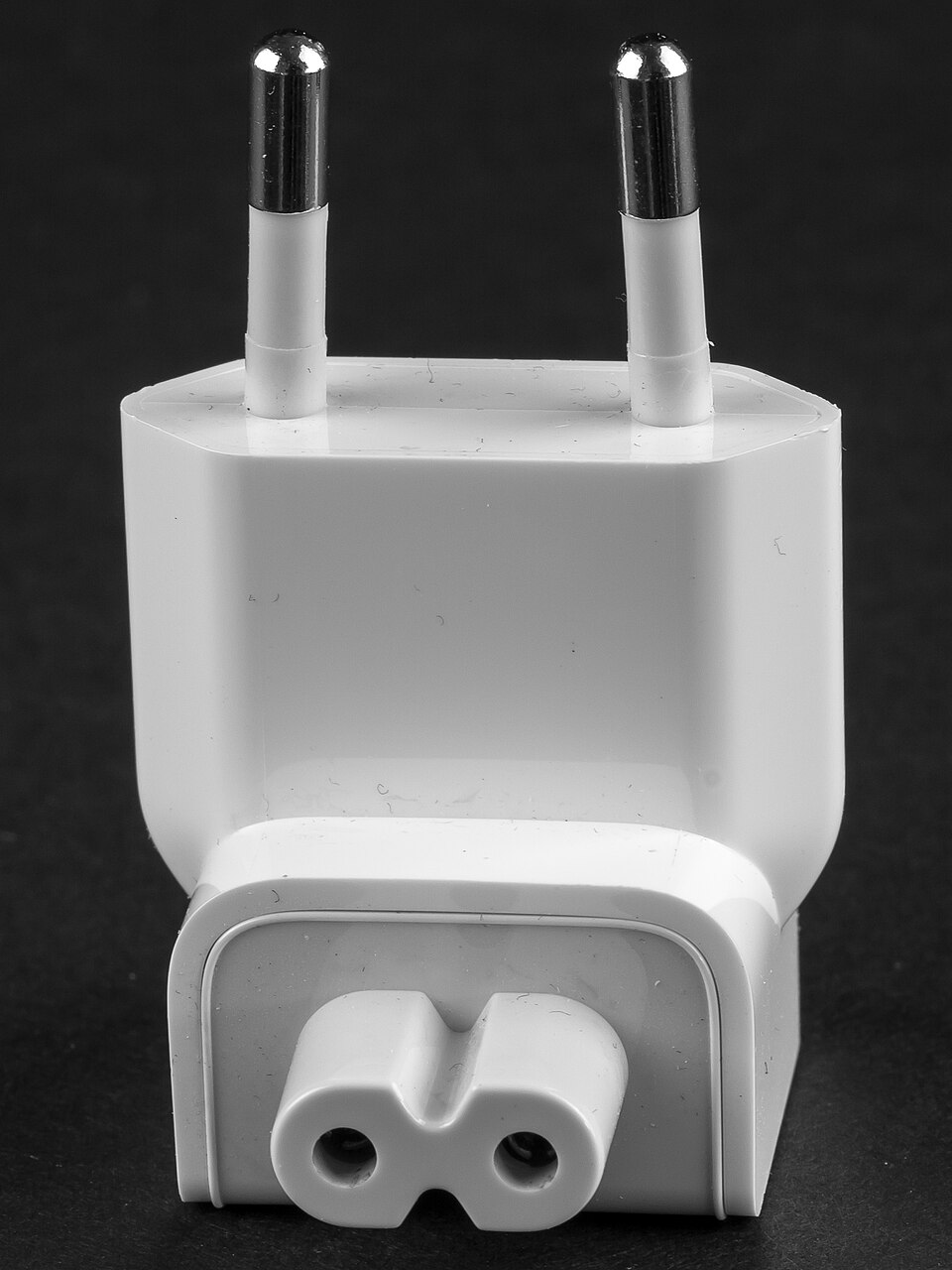

Les adaptateurs entre normes ne sont généralement pas inclus dans les normes et, par conséquent, aucun critère de qualité formel n'est défini pour eux. La compatibilité physique ne garantit pas que l'appareil et la prise correspondent en termes de fréquence ou de tension. Les adaptateurs permettent aux voyageurs de brancher des appareils sur des prises étrangères, mais ne modifient ni la tension ni la fréquence. Un convertisseur de tension est nécessaire pour assurer la compatibilité électrique dans les pays où la tension est différente de celle pour laquelle l'appareil est conçu. Un décalage de fréquence entre le réseau et les appareils peut toujours causer des problèmes, même avec la tension correcte. Certains appareils sont équipés d'un sélecteur de tension. De nombreux appareils modernes utilisent des adaptateurs secteur acceptant une tension de 100 à 240 V à 50 ou 60 Hz, ce qui signifie qu'ils peuvent être utilisés partout dans le monde avec un adaptateur de prise approprié.
En Europe, le CENELEC publie une liste des normes techniques approuvées pour les fiches et les prises utilisées dans les pays membres.
Argentine IRAM 2073 et 2071
Le système de prises et de fiches utilisé en Argentine est défini par plusieurs normes de l' Institut argentin de normalisation et de certification (IRAM). La norme IRAM 2071 définit deux types de prises de même format, mais de dimensions et d'intensité nominale différentes. La plus petite, la plus courante, est conçue pour 10 A. La plus grande, conçue pour 20 A, est principalement utilisée pour les appareils de forte puissance, tels que les climatiseurs. La norme IRAM 2073 définit les fiches correspondantes utilisées pour les appareils de classe I (nécessitant une mise à la terre). Ce système de prises et de fiches comporte une broche de terre et deux broches plates conductrices de courant, formant un V inversé (120°).
Les broches de la version 10 A mesurent de classe II . Les fiches 20 NEMA 10-20 (qui utilise le même format). Si ces fiches sont parfois utilisées pour le courant monophasé normal et câblées de la même manière qu'en Argentine, certaines sont câblées pour le courant biphasé avec deux fils de phase et un fil neutre, mais sans prise de terre. Il est donc impératif de veiller à ce que le même câblage soit utilisé dans la prise et la fiche, sous peine d'endommager l'appareil. Dans les installations plus récentes, la version 20 A de la fiche de type N, adoptée au Brésil comme norme nationale NBR 14136, est généralement privilégiée.
Norme australienne/néo-zélandaise AS/NZS 3112

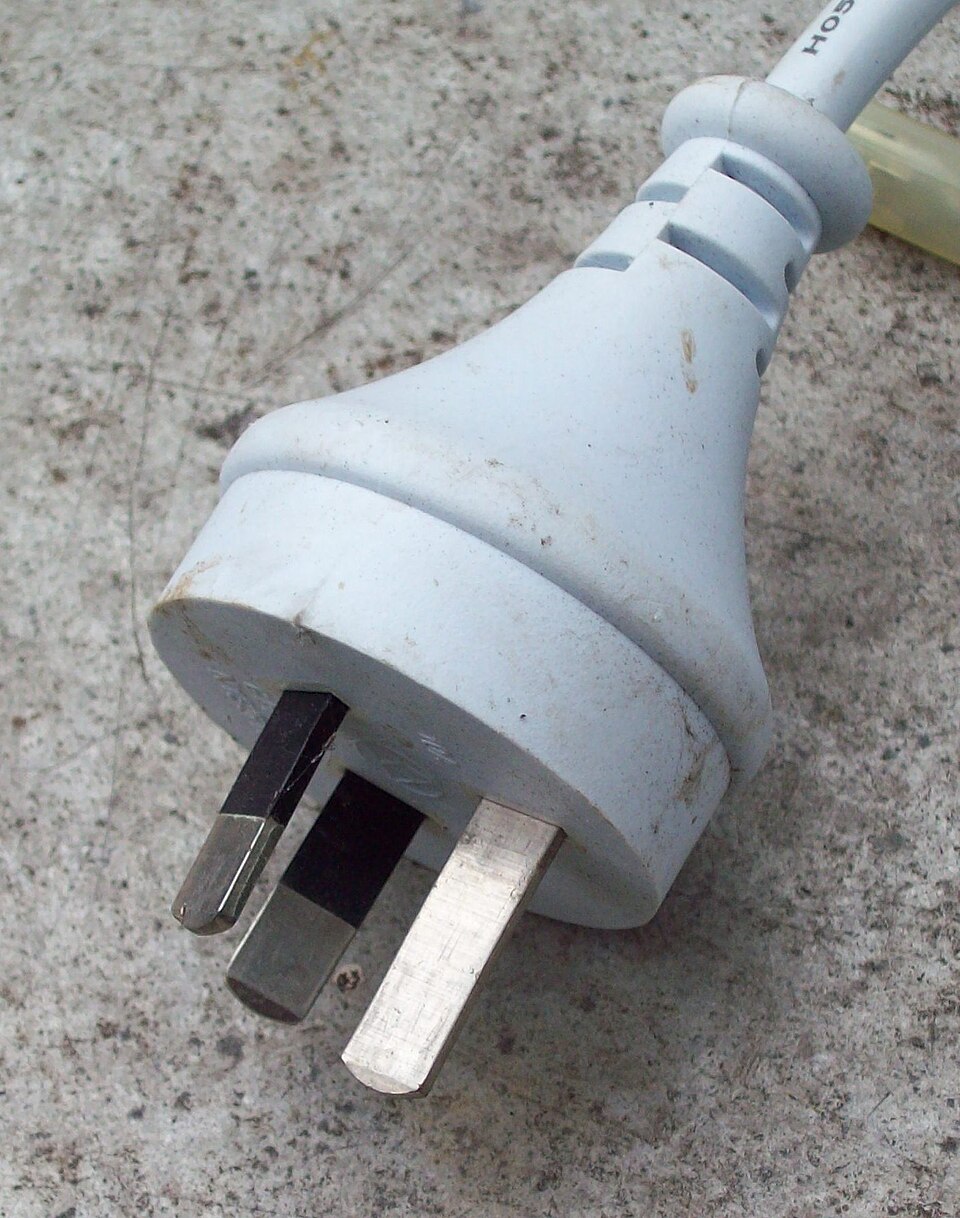

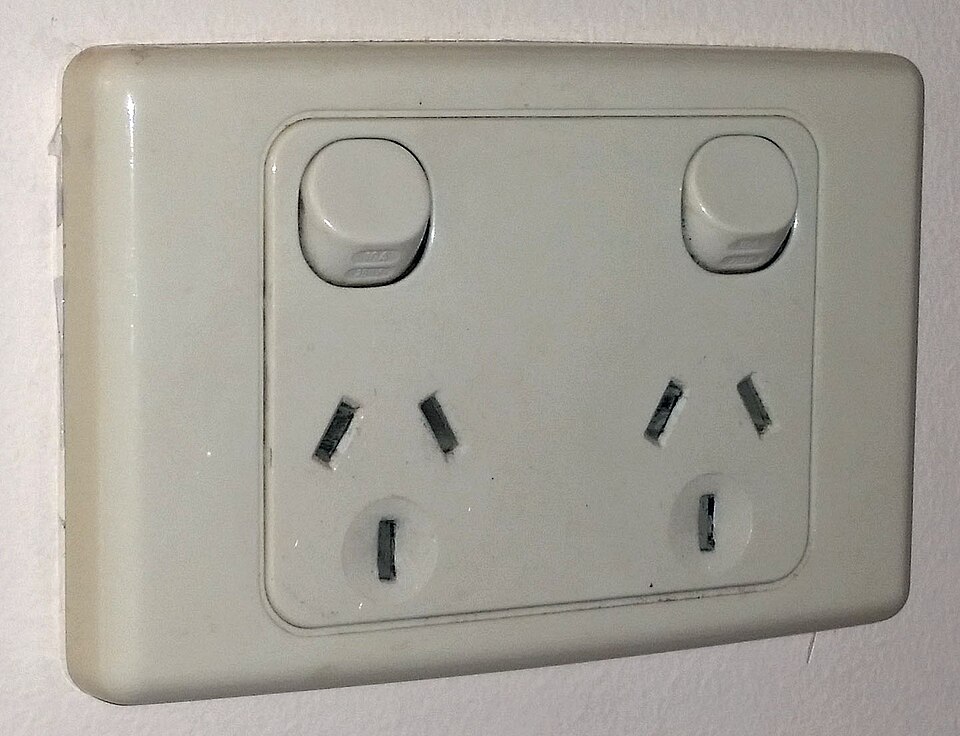

Cette norme australienne/néo-zélandaise est utilisée en Australie, en Nouvelle-Zélande, aux Fidji, aux Tonga, aux Îles Salomon et en Papouasie-Nouvelle-Guinée. La forme et les dimensions de base de la fiche sont identiques à celles de la fiche 10 A utilisée en Argentine. La norme australasienne définit une série de fiches et de prises pour appareils consommant jusqu'à 10, 15, 20, 25 et 32 A, compatibles dans un seul sens. Toutes les prises acceptent des fiches d'intensité égale ou inférieure, mais pas supérieure. Par exemple, une fiche 10 A s'adaptera à toutes les prises, tandis qu'une fiche 20 A ne s'adaptera qu'aux prises 20, 25 et 32 A.
Sur toutes les prises, les broches d'alimentation sont inclinées à 30° par rapport à la verticale, à une distance de un modèle breveté par Harvey Hubbell et a été remplacée par la norme AS 3112 en 1990.
L’exigence relative aux broches isolées a été introduite dans la révision de 2000 et est entrée en vigueur 5 ans après sa publication. La version actuelle est AS/NZS 3112:2025 .

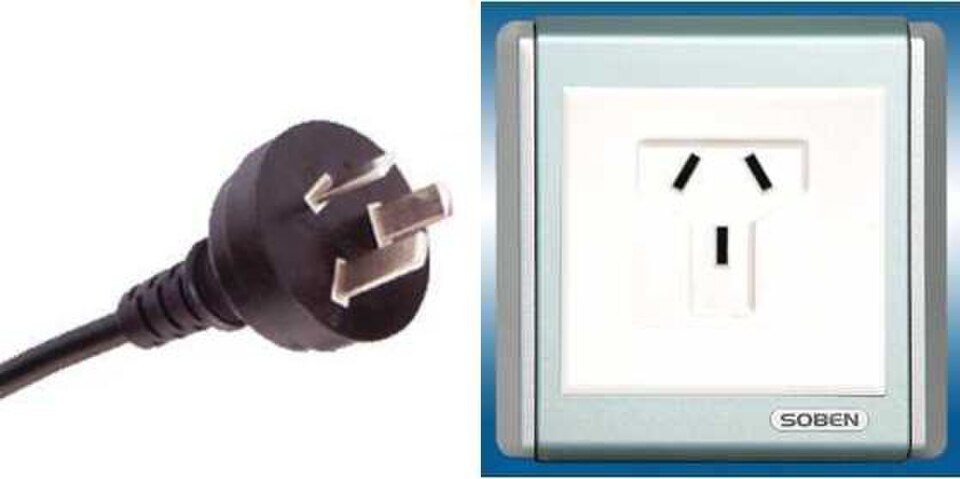

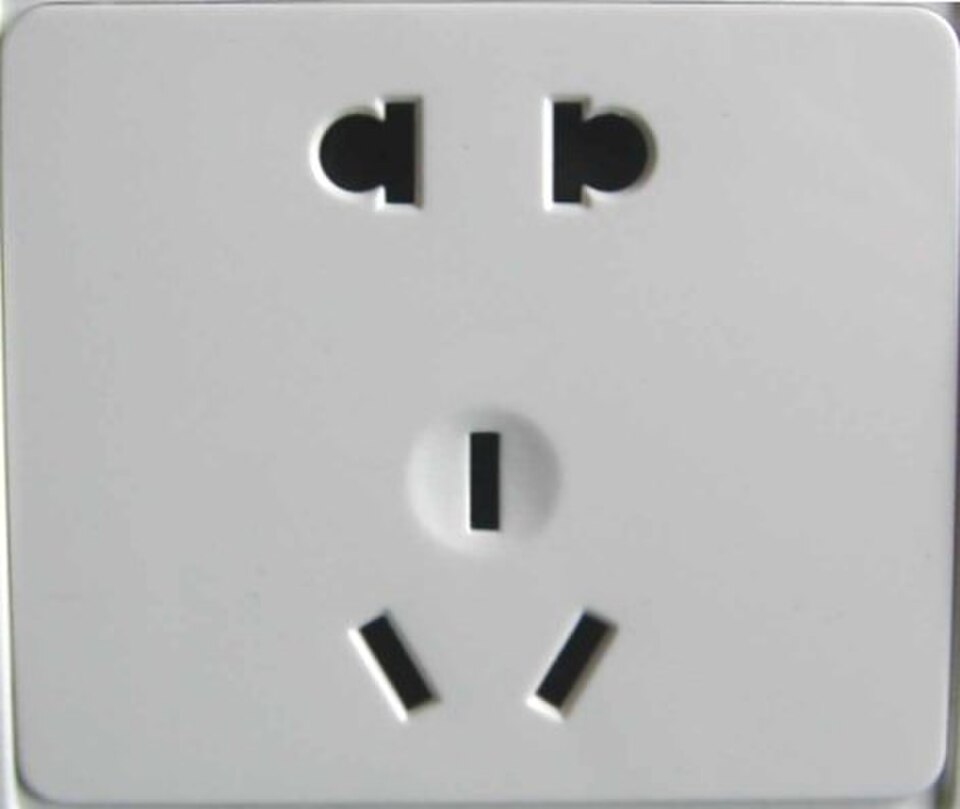

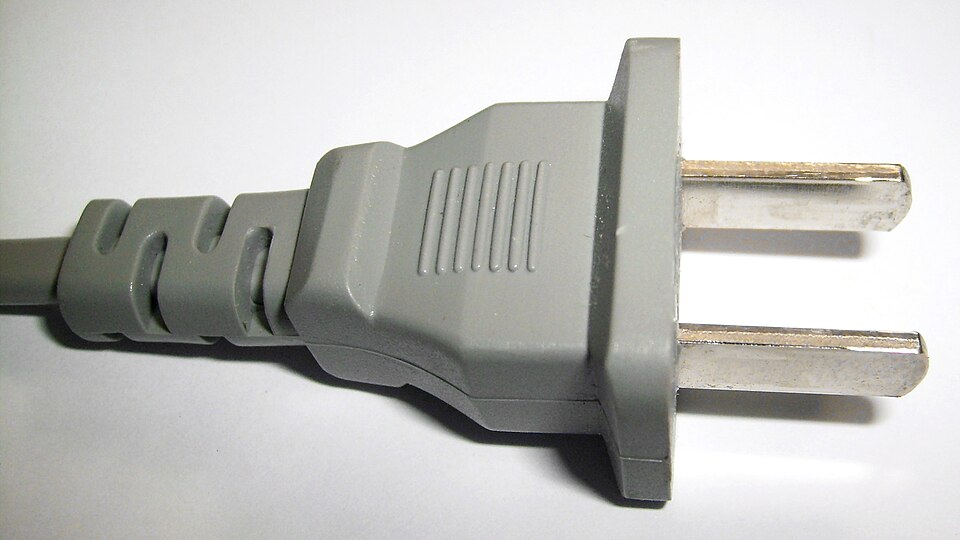

Normes chinoises GB 2099.1 et GB 1002 (Type A et I)

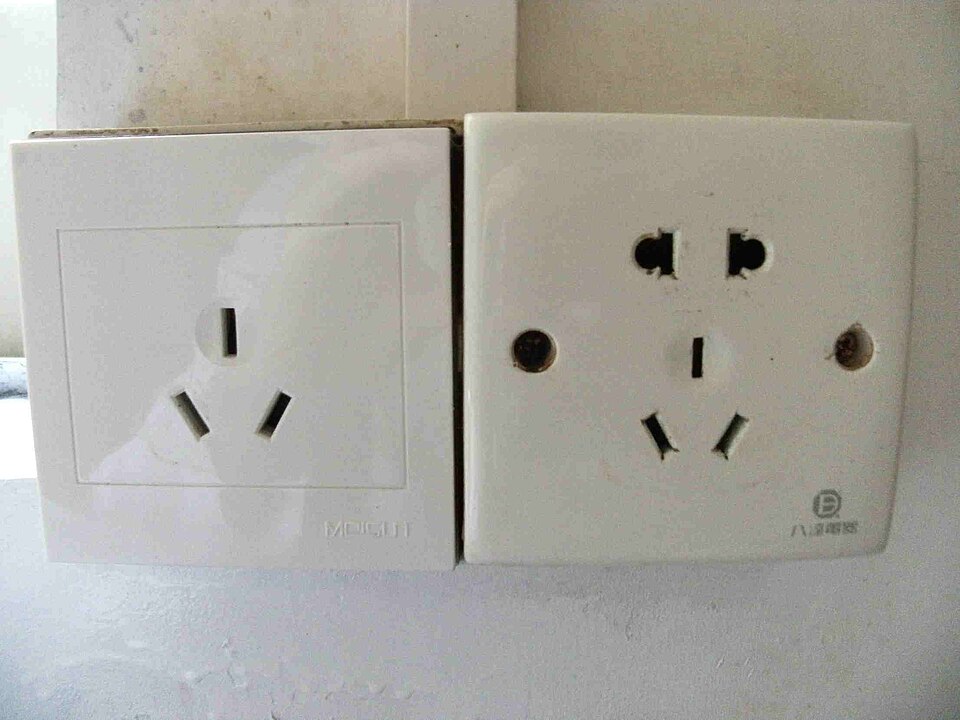

La norme relative aux prises et fiches électriques utilisées en Chine continentale (hors Hong Kong et Macao ) est définie par les normes GB 2099.1 et GB 1002. Dans le cadre des engagements de la Chine pour son adhésion à l' OMC , le nouveau système CPCS (Système de certification obligatoire des produits) a été mis en place, et les prises chinoises conformes ont reçu la marque CCC . Ces prises sont à trois fils, avec mise à la terre, d'une intensité nominale de 10 ou 16 A et d'une tension de 250 V, et sont principalement utilisées pour les applications de classe I. Les broches de la version 10 A mesurent La norme BS 546 , « Fiches, prises de courant et adaptateurs de prises de courant bipolaires avec mise à la terre pour circuits CA (50-60 Hz) jusqu'à 250 V », décrit quatre tailles de fiches de 2 A, 5 A (type D), 15 A (type M) et 30 A. Ces fiches comportent trois broches rondes disposées en triangle, la broche supérieure, plus large, étant la broche de terre. Elles sont polarisées et non fusibles. Les fiches ne sont pas interchangeables entre les différents calibres. Introduite en 1934, la norme BS 546 a été largement remplacée au Royaume-Uni par la norme BS 1363. Selon la CEI une quarantaine de pays utilisent le type D (dont l'Inde) et une quinzaine le type M.
BS 1363 (Type G)

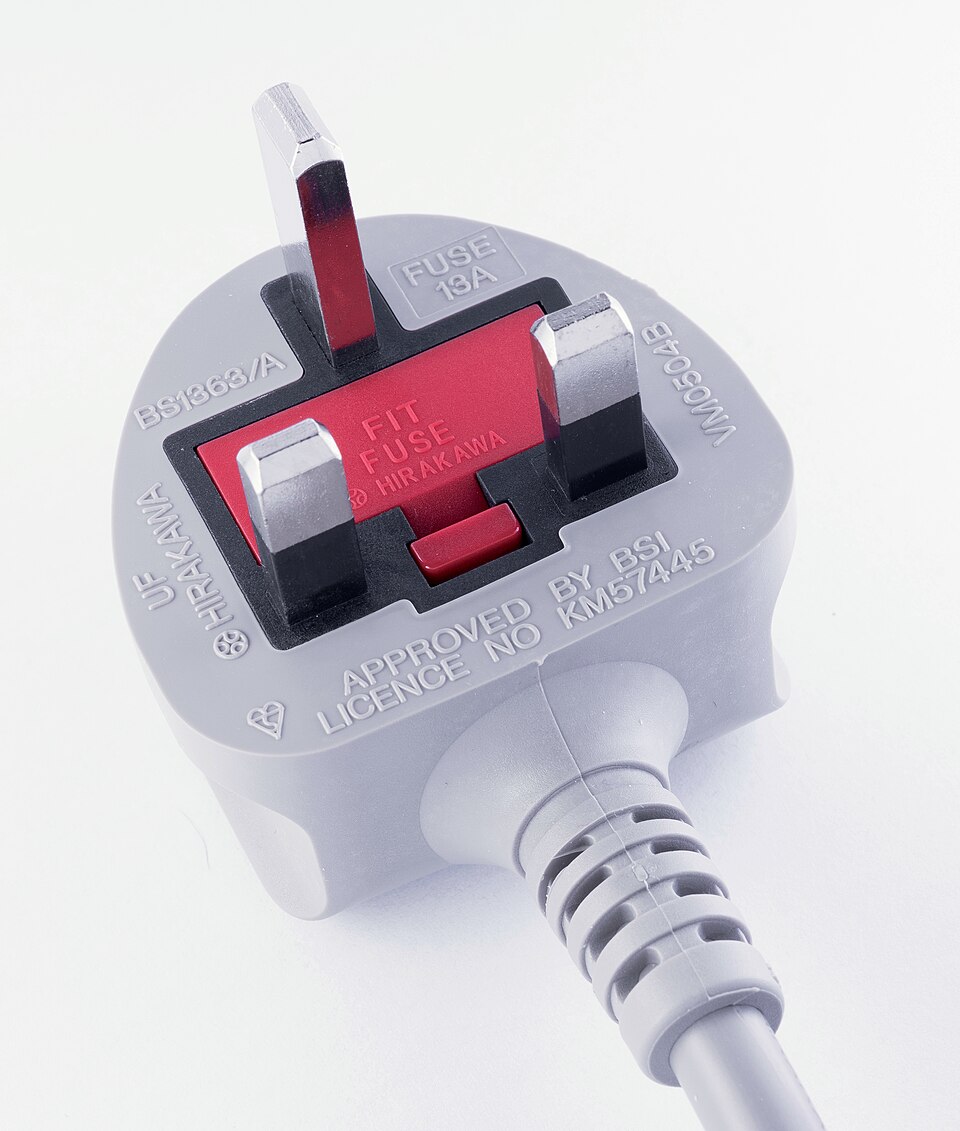

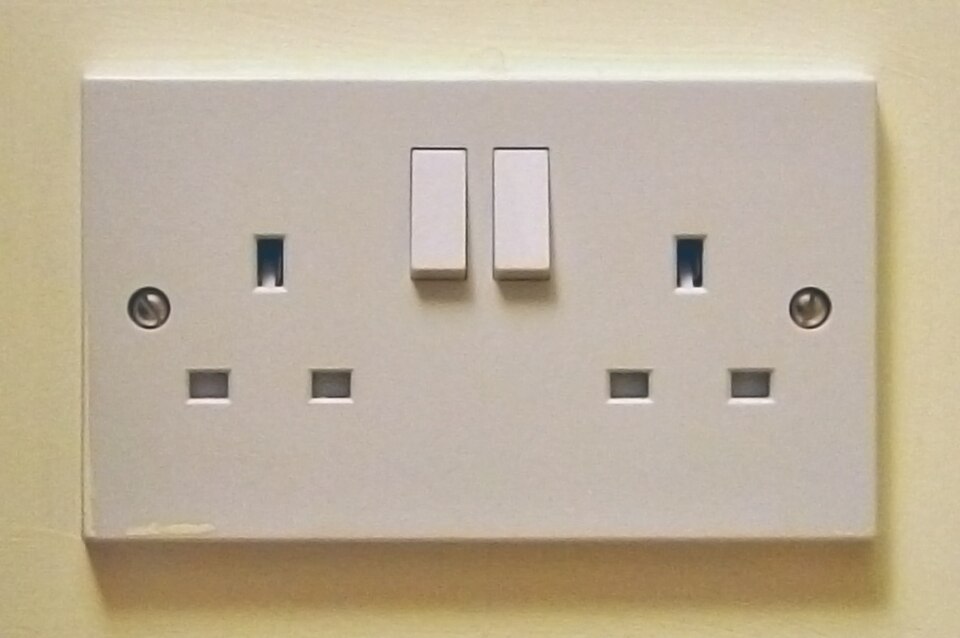

La norme BS 1363 « Fiches, prises de courant, adaptateurs et unités de connexion de type 13 A » est la principale norme de prise et de fiche utilisée au Royaume-Uni . Selon la CEI elle est également utilisée dans plus de 50 pays à travers le monde. Certains de ces pays ont des normes nationales basées sur la norme BS 1363, notamment Bahreïn , Hong Kong [ , l'Irlande , Chypre , Macao , la Malaisie , Malte , l'Arabie saoudite , Singapour , Brunei , le Sri Lanka et les Émirats arabes unis .
Cette prise possède trois broches rectangulaires formant un triangle isocèle. La prise BS 1363 est équipée d'un fusible conçu pour protéger son cordon flexible contre les surcharges et les risques d'incendie. Les appareils modernes sont généralement vendus avec un fusible de calibre approprié préinstallé.

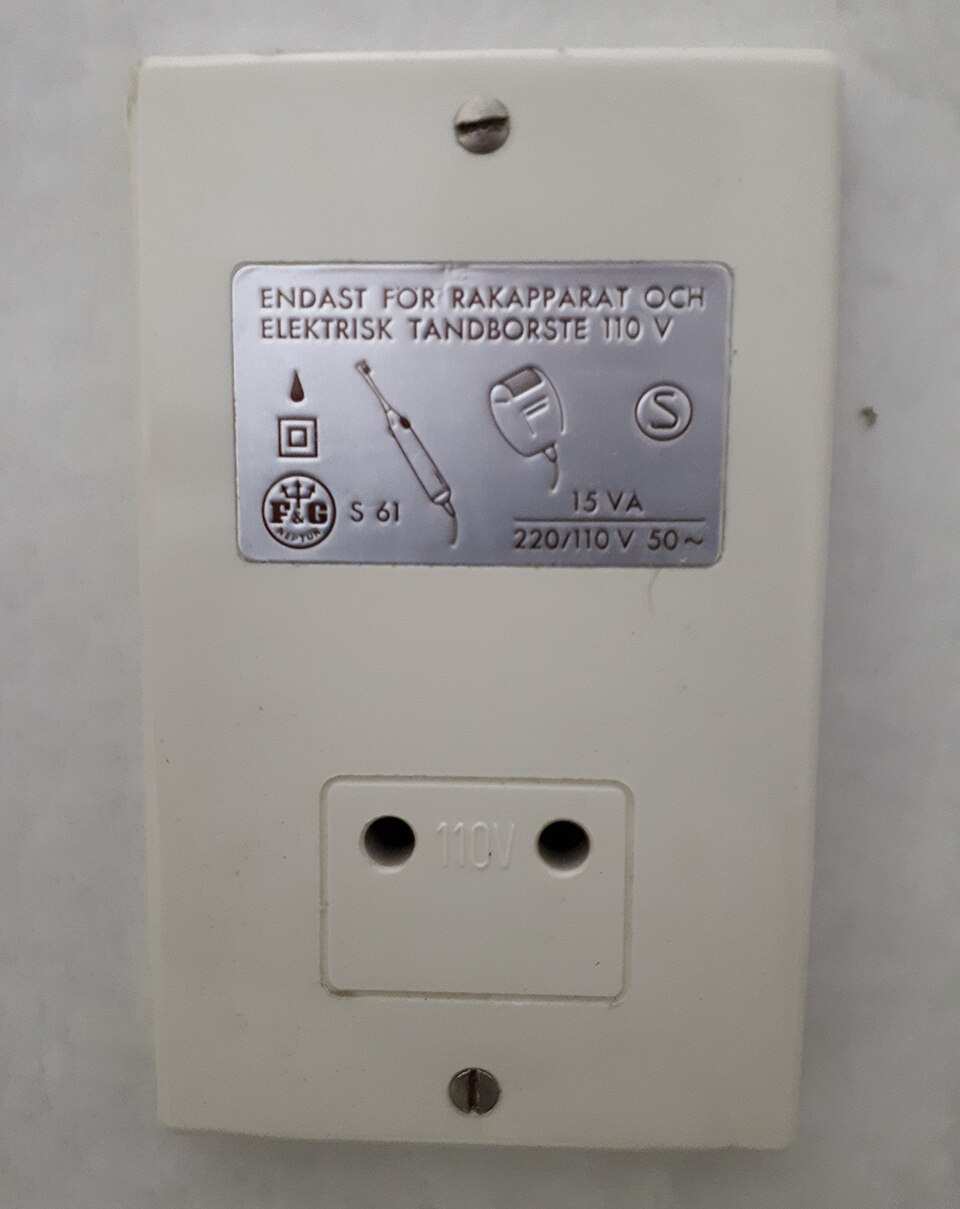

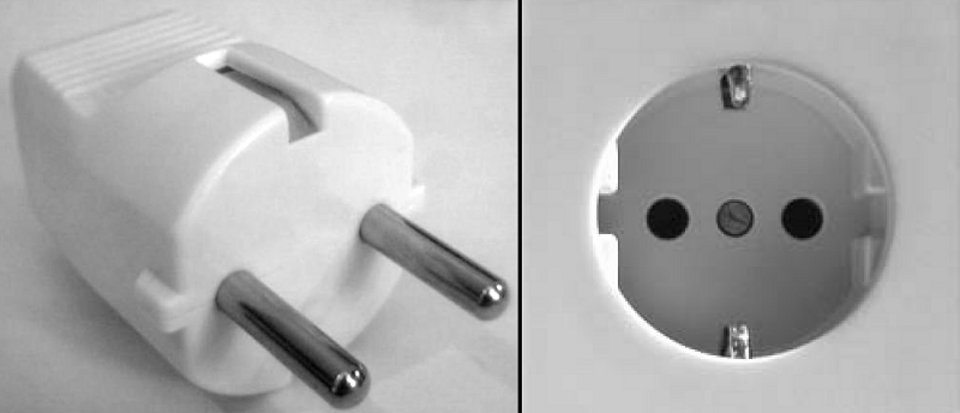

Au Royaume-Uni, en Irlande et à Malte, la prise et la fiche BS 4573 à deux broches sont utilisées pour les rasoirs et les brosses à dents électriques. La fiche possède des manchons isolants sur les broches. Bien que similaire à la prise Europlug de type C, le diamètre et l'espacement des broches diffèrent légèrement, ce qui explique son incompatibilité avec les prises Schuko. Il existe cependant des prises et des adaptateurs à deux broches compatibles avec les fiches BS 4573 et Europlug. La norme CEE 7 est un ensemble de spécifications générales et de fiches techniques pour les prises et fiches de courant alternatif, initialement créée par l' IECEE en 1951. Elle constitue aujourd'hui le principal système utilisé dans la majeure partie de l'Europe. La norme CEE 7 intègre la fiche Schuko ou de type F à deux broches rondes (entraxe de 19 mm) , brevetée par Siemens-Schuckertwerke en 1929, ainsi que la fiche de type E, probablement développée en Belgique vers 1930 mais jamais brevetée, et donc adoptée par la Tchécoslovaquie , la Pologne et la France. [ 7 a également développé et intégré des fiches « universelles » compatibles avec les prises de type E et de type F, telles que l' Europlug . Les pays européens (qu'ils soient membres de l'UE ou non) ont chacun leurs propres réglementations et normes nationales ; par exemple, certains exigent des obturateurs de sécurité enfant, tandis que d'autres non. Le marquage CE n'est ni applicable ni autorisé sur les prises et fiches. Le système CEE 7 a également été adopté dans de nombreux pays hors d'Europe. Les prises CEE 7/1 et les fiches CEE 7/2 sont des connecteurs bipolaires de 10/16 A jusqu'à 250 V, avec des broches La prise CEE 7/3 et la fiche CEE 7/4 sont communément appelées Schuko , abréviation de Schutzkontakt ( contact de protection à la terre). « Schuko » est une marque déposée d'une association allemande . Elles sont conçues pour un courant de 16 A. La prise comporte un logement circulaire avec deux trous ronds et deux clips de mise à la terre qui s'enclenchent avant le contact avec la broche de phase. Les broches mesurent Corée du Sud et en Uruguay. Les pays européens qui ne l'utilisent pas du tout sont la Belgique , la République tchèque , Chypre , l'Irlande , le Liechtenstein , Malte , la Suisse et le Royaume-Uni ; ceux qui ne l'utilisent pas majoritairement sont le Danemark , les îles Féroé , la France , l'Italie , Monaco , Saint-Marin et la Slovaquie . Ce connecteur électrique est très probablement originaire de Belgique, où il a été introduit dans les années 1930 par Vynckier Frères et Niko. La prise CEE 7/5 et la fiche CEE 7/6 sont définies dans plusieurs normes nationales, notamment la norme belge NBN C 61-112, la norme française NF C 61-314 et la norme tchèque ČSN 35 4516. La prise CEE 7/5 est la norme principale en Europe, en Belgique, en République tchèque, en France, en Pologne et en Slovaquie. Au Danemark, y compris aux îles Féroé et au Groenland, les prises CEE 7/3 et CEE 7/5 sont désormais autorisées conjointement avec la prise de type K. La prise comporte un logement circulaire percé de deux trous ronds. La broche de terre ronde, qui dépasse de la prise, se connecte avant que les contacts sous tension ne se touchent. Cette broche est centrée entre les ouvertures, décalée de Les fiches CEE 7/4 (Schuko) ne sont pas compatibles avec les prises CEE 7/5 (belges/françaises) en raison de la broche de terre ronde fixée de manière permanente dans la prise ; les fiches CEE 7/6 (belges/françaises) ne sont pas compatibles avec les prises Schuko en raison de la présence d’encoches sur le côté de l’encoche, ainsi que des clips de terre. Les fiches CEE 7/7 ont été conçues pour résoudre cette incompatibilité en pouvant s’insérer dans les deux types de prises. Cette fiche, d'une intensité maximale de 16 A, ressemble aux fiches CEE 7/4, mais possède des contacts de terre compatibles avec les prises CEE 7/5 et CEE 7/3. Du fait de sa compatibilité avec les fiches Schuko (CEE 7/4), non polarisées , le courant ne circule pas dans un sens particulier. La prise de type II, plus communément appelée Europlug , est une prise plate de 2,5 A dotée de deux broches rondes Il s'agit d'une fiche ronde compatible avec les trois types de prises CEE 7. Également appelée « fiche profilée », elle possède deux broches rondes de Cette prise danoise est décrite dans la fiche technique « Équipements pour prises danoises » 107-2-D1 (SRAF1962/DB 16/87 DN10A-R). Comme pour la plupart des prises européennes, les broches d'alimentation des prises danoises mesurent Traditionnellement, toutes les prises danoises étaient équipées d'un interrupteur pour éviter tout contact avec les broches sous tension lors du branchement ou du débranchement. Aujourd'hui, les prises sans interrupteur sont autorisées, mais elles doivent être encastrées pour éviter tout contact avec les broches sous tension. Depuis le début des années 1990, la mise à la terre des prises est obligatoire dans toutes les nouvelles installations électriques au Danemark. Les prises plus anciennes n'ont pas besoin d'être mises à la terre, mais toutes les prises, y compris celles des installations anciennes, doivent être protégées par un disjoncteur différentiel depuis le 1er juillet 2008. Une variante (standard DK 2-5a) de la prise danoise est exclusivement destinée aux prises informatiques protégées contre les surtensions. Elle s'insère aussi bien dans la prise informatique correspondante que dans une prise murale classique, mais les fiches classiques ne s'insèrent pas dans la prise informatique spéciale. Cette prise est fréquemment utilisée en entreprise, mais rarement dans les habitations. Il existe une autre variante, à broche gauche rectangulaire, destinée aux équipements hospitaliers et utilisée notamment pour les appareils de maintien des fonctions vitales. En 1986, la Commission électrotechnique internationale a publié la norme CEI 60906-1, une spécification pour une prise et une fiche d'apparence similaire, mais non identique, à la prise et à la fiche suisses. Cette norme était destinée à devenir un jour commune à toute l'Europe et aux autres régions disposant d' un réseau électrique de 230 V, mais les efforts pour son adoption en tant que norme de l'Union européenne ont été suspendus au milieu des années 1990. La prise et la fiche sont conçues pour un courant de 16 A et une tension de 250 V CA et sont destinées à être utilisées uniquement sur des systèmes dont la tension nominale est comprise entre 200 V et 250 V CA. Les broches de la fiche ont un diamètre de 4,5 mm ; l’ entraxe des conducteurs de phase et de neutre est de 19 mm. La broche de terre est décalée de 3,0 mm. La broche de phase se trouve à droite lorsque l’on regarde la prise avec la broche de terre décalée vers le haut. L’utilisation de volets de protection sur les broches de phase et de neutre est obligatoire. Le premier pays à avoir officiellement adopté la norme est l'Afrique du Sud ( SANS 164-2 ). Le Paraguay l'a également adoptée comme norme nationale (PNA-IEC 60906-1), mais son application reste pour l'instant volontaire, et Le Brésil a développé une prise ressemblant à la norme IEC 60906-1 comme norme nationale sous la spécification NBR 14136. La norme NBR 14136 comporte deux versions, dont aucune ne présente des dimensions de broches ou des valeurs nominales conformes à la norme IEC 60906-1. L'utilisation à 127 V est autorisée par la norme NBR 14136, ce qui est contraire à l'esprit de la norme IEC 60906-1. L'Afrique du Sud a adopté la norme CEI 60906-1 comme norme nationale, SANS 164-2, en 1992. Cette norme spécifie un système de prise à 2 broches non mises à la terre et un système à 3 broches mises à la terre, équivalents à la norme CEI de type N. La norme SANS 164-2 a été désignée « norme privilégiée » en 2013, et l'Afrique du Sud est en train de passer à cette norme comme système dominant, ce qui devrait être achevé d'ici 2025 à 2035. Le système SANS 164-2 est compatible avec la prise Europlug SANS 164-5, couramment utilisée dans le pays. Cette transition vise à améliorer la sécurité et la normalisation des installations électriques, en alignant l'Afrique du Sud sur les systèmes internationaux de prises et de fiches. Le Brésil, qui utilisait principalement des prises Europlug ainsi que des prises NEMA 1-15 et NEMA 5-15, a adopté en 1998 une variante non conforme de la norme CEI 60906-1 comme norme nationale, sous la spécification NBR 14136 (révisée en 2002). Ces prises sont utilisées dans les régions du pays fonctionnant en 220 volts et en 127 volts, malgré la recommandation de la norme CEI 60906-2 préconisant l'utilisation de la prise NEMA 5-15 pour les connexions 120 V. La norme NBR 14136 décrit deux types de prises et de fiches : l'une pour 10 A, avec un diamètre de broche de 4,0 mm, et l'autre pour 20 A, avec un diamètre de broche de 4,8 mm. Ceci diffère de la norme IEC 60906-1 qui spécifie un diamètre de broche de 4,5 mm et un courant nominal de 16 A. La norme NBR 14136 n'exige pas d'obturateurs sur les ouvertures, ce qui constitue un autre aspect de non-conformité avec la norme IEC 60906-1. La norme NBR 14136 n'a été appliquée dans ce pays qu'à partir de 2007, date à laquelle son adoption est devenue facultative pour les fabricants. Elle est devenue obligatoire le 1er janvier 2010. Au Brésil, peu de maisons individuelles sont équipées d'une alimentation électrique mise à la terre. Par conséquent, même en présence d'une prise tripolaire, il n'est pas certain que les trois bornes soient correctement reliées. La plupart des gros appareils électroménagers étaient vendus avec l'option d'un fil de terre volant pour une mise à la terre locale, mais de nombreux consommateurs, ne sachant pas comment l'utiliser, ne l'ont pas raccordé. La nouvelle norme prévoit une broche de terre, ce qui, en théorie, élimine le besoin de ce fil de terre volant. Du fait du diamètre plus petit de leurs broches, les fiches brésiliennes de 10 La prise définie dans Israël , dans la bande de Gaza et en Cisjordanie . Il existe deux versions : une ancienne avec des broches plates et une plus récente avec des broches rondes. Le système antérieur à 1989 comporte trois broches plates disposées en Y, la phase et le neutre étant espacés de Les prises et fiches italiennes sont définies par la norme CEI 23-50 et désignées comme « Type L ». Ce type de prise comprend des modèles de 10 A et 16 A qui diffèrent par le diamètre et l'espacement de leurs contacts. Les deux modèles sont symétriques, permettant ainsi l'insertion des contacts de phase et de neutre dans les deux sens. La fiche de 10 A possède des broches de 4 mm de diamètre et un espacement de 19 mm entre leurs centres, tandis que la fiche de 16 A possède des broches de 5 mm de diamètre et un espacement de 26 mm entre leurs centres. Ce type de fiche est également utilisé au Chili et en Uruguay. Les deux formats ont été initialement adoptés parce que, jusqu'à la seconde moitié du XXe siècle, dans de nombreuses régions d'Italie, l'électricité était fournie par le biais de deux branchements distincts pour les consommateurs : l'un pour l'éclairage et l'autre pour d'autres usages. Ces branchements fonctionnaient généralement à des tensions différentes, typiquement 127 V (monophasé à partir de 220 V triphasé) et 220 V (monophasé à partir de 380 V triphasé ou biphasé à partir de 220 V triphasé). Les installations modernes en Italie (et dans d'autres pays utilisant des fiches de type L) emploient généralement des prises compatibles avec plusieurs types de fiches. Le modèle le plus simple, désigné CEI 23-50 P17/11, possède un trou central rond flanqué de deux trous en forme de 8, permettant l'insertion de fiches italiennes 10 A et 16 A ainsi que de fiches européennes. Ces prises hybrides compactes sont appelées « presa bipasso » (prise à double calibre). Une prise hybride plus grande, mais plus polyvalente, est appelée CEI 23-50 P40. Elle combine la forme de la prise « bipasso » avec celle d'une prise « Schuko », acceptant ainsi les fiches CEE 7/4 (Schuko) et CEE 7/7 (CEE hybride) avec terre, ainsi que les fiches CEE 7/17 (« contour ») sans terre. De nombreux appareils vendus aujourd'hui en Italie sont équipés de prises hybrides CEE 7/7 ou CEE 7/17, mais seules les prises CEI 23-50 P40, plus grandes, les acceptent sans adaptateur. Toutefois, des adaptateurs permettant de les brancher sur des prises plus petites sont également disponibles et conformes à une norme spécifique. La plupart des pays d'Amérique du Nord et d'Amérique centrale, ainsi qu'une partie de l'Amérique du Sud, utilisent des connecteurs normalisés par la National Electrical Manufacturers Association (NEMA). Ces connecteurs sont désignés selon le format NEMA n-mmX, où n identifie la configuration des broches et des lames, mm représente l'intensité maximale admissible et X correspond soit à P pour une fiche, soit à R pour une prise. Par exemple, la prise NEMA 5-15R est une prise de type 5 supportant un courant de 15 A. Les versions P et R correspondantes sont conçues pour être raccordées. Au sein d'une même série, la disposition et la taille des broches varient afin d'éviter tout raccordement accidentel de dispositifs consommant un courant supérieur à celui que la prise peut supporter. Les fiches NEMA-1 possèdent deux lames parallèles et sont conçues pour un courant de 15 A sous 125 volts. Elles ne comportent pas de mise à la terre, mais peuvent être branchées dans une prise NEMA 5-15 avec mise à la terre. Les premiers modèles n'étaient pas polarisés, mais aujourd'hui, la plupart des fiches le sont grâce à une lame neutre plus large. ( Les adaptateurs secteur non polarisés constituent une exception courante.) Harvey Hubbell a breveté une fiche à lames parallèles en 1913, dont les lames étaient de largeur égale ( États-Unis et au Canada , mais on peut encore en trouver dans les bâtiments plus anciens. La fiche NEMA 5-15 possède deux broches plates parallèles, comme la NEMA 1-15, et une broche de terre. Elle est conçue pour un courant de 15 A sous 125 volts. La broche de terre est plus longue que les broches de phase et de neutre, de sorte que la fiche insérée soit reliée à la terre avant le courant. L'orifice de terre est officiellement en forme de D, bien que certains orifices soient ronds et que de nombreuses fiches possèdent des broches de terre rondes. Les deux broches conductrices des fiches avec mise à la terre peuvent être étroites, car la broche de terre assure la polarité, mais les prises de courant sont dotées d'une ouverture plus large pour la broche de neutre afin d'empêcher l'insertion à l'envers de fiches polarisées non mises à la terre. Cette prise est recommandée par la norme CEI 60906-2 pour les installations de 120 volts 60 Hz. La norme d'installation de la National Electrical Contractors Association (NEIS 130-2016) exige une orientation uniforme pour les prises installées ensemble ou à proximité, sans toutefois prescrire d'orientation spécifique. En pratique, la plupart des prises sont montées avec la prise de terre en dessous des autres prises. Cette orientation, terre vers le bas, a été qualifiée de « prise triste », de « prise consternée » ou de « prise choquée » – des appellations qui reflètent un phénomène de paréidolie . Dans les nouvelles constructions résidentielles, il peut être nécessaire d'utiliser des prises inviolables, munies de volets sur les lames de courant afin d'empêcher tout contact avec des objets insérés dans la prise. En éclairage scénique , ce connecteur est parfois connu sous le nom de PBG pour Parallel Blade with Ground , Edison ou Hubbell , le nom d'un fabricant courant. La variante NEMA 5-20 AP possède des lames perpendiculaires entre elles. La prise comporte une rainure en T pour la lame neutre qui accepte soit des fiches à lames parallèles de 15 A, soit des fiches de 20 A. Les prises NEMA 14-50 sont fréquentes dans les campings , car elles servent au raccordement au réseau électrique des véhicules de loisirs de grande taille . Auparavant, il était également courant de raccorder les mobil-homes au réseau électrique via une prise 14-50. Plus récemment, le Mobile Connector de Tesla , destiné à la recharge des véhicules, a officiellement recommandé l'installation d'une prise 14-50 à domicile. Les prises de 240 V de 20, 30 et 50 ampères sont souvent utilisées pour les appareils à courant élevé tels que les climatiseurs, les sèche-linge et les cuisinières électriques, respectivement. La prise et la fiche japonaises de classe II sont physiquement identiques à la NEMA 1-15 et supportent également 15 A. Les normes industrielles japonaises pertinentes , JIS C 8303, imposent des exigences dimensionnelles plus strictes pour le boîtier de la fiche, des exigences de marquage différentes, ainsi que des tests et une approbation de type obligatoires . Les anciennes prises japonaises et les multiprises ne sont pas polarisées (les fentes des prises sont de même taille) et n'acceptent que les fiches non polarisées. Les fiches japonaises s'adaptent généralement sans modification à la plupart des prises nord-américaines, mais les fiches nord-américaines polarisées peuvent nécessiter des adaptateurs ou des fiches non polarisées pour être branchées sur les anciennes prises japonaises. Au Japon, la tension est de 100 V et la fréquence est de 50 Hz (Japon oriental : Tokyo, Yokohama, Tohoku, Kawasaki, Sapporo, Sendai et Hokkaido) ou de 60 Hz (Japon occidental : Osaka, Kyoto, Nagoya, Shikoku, Kyushu et Hiroshima), selon que le client se trouve sur le réseau d'Osaka ou de Tokyo. Par conséquent, certains appareils nord-américains, même s'ils peuvent être branchés physiquement sur des prises japonaises, peuvent ne pas fonctionner correctement. Au Japon, on utilise également une prise de terre similaire à la norme nord-américaine NEMA 5-15. Cependant, elle est moins répandue que son équivalent NEMA 1-15. Depuis 2005, les nouveaux logements japonais doivent être équipés de prises de classe I avec mise à la terre pour le branchement des appareils électroménagers. Cette obligation ne s'applique pas aux prises non destinées aux appareils électroménagers, mais il est fortement recommandé d'installer des prises de classe I dans tout le logement. La norme suisse, également utilisée au Liechtenstein est la norme SN 441011 ( SN SEV 1011 jusqu'en 2019) relative aux fiches et prises de courant à usage domestique et analogue . Cette norme définit un système hiérarchique de fiches et de prises à deux, trois et cinq broches, et de calibres 10 A ou 16 A. Les prises acceptent les fiches comportant un nombre de broches identique ou inférieur, et un calibre identique ou inférieur . La norme n'impose pas l'utilisation de dispositifs de sécurité enfant. La norme SN 441011 définit une série de prises et fiches de 10 A de type 1x . La fiche de type 11 est non mise à la terre et possède deux broches rondes de 4 mm de diamètre espacées de 19 mm. La fiche de type 12 est dotée d'une broche de terre centrale ronde de 4 mm de diamètre, décalée de 5 mm. La prise de type 12, désormais obsolète, ne comportait pas d'évidement, contrairement à la prise de type 13, plus récente, qui est encastrée. Ces deux types de prises acceptent les fiches de type 11 et 12, ainsi que la prise Europlug 2,5 A. Les anciennes fiches de type 11 et 12 possédaient des broches de phase et de neutre non isolées, ce qui présentait un risque d'électrocution en cas d'insertion partielle dans une prise non encastrée. La désignation CEI de type J fait référence aux fiches de type 12 et aux prises de type 13 de la norme SEV 1011. La Suisse possède une particularité : une prise triphasée compatible avec les fiches monophasées. La fiche de type 15 comporte trois broches rondes, de mêmes dimensions que la fiche de type 12, ainsi que deux broches plates rectangulaires plus petites pour deux phases supplémentaires. La prise de type 15 est encastrée et possède cinq ouvertures (trois rondes et deux plates rectangulaires). Elle accepte les fiches de types 11, 12, 15 et l’Europlug. La norme SN 441011 définit également une série de prises et fiches 16 A de type 2x . Ces prises et fiches sont identiques à leurs homologues 10 A de type 1x, à l'exception des broches rectangulaires de 4 mm × 5 mm qui remplacent les broches rondes. Les prises acceptent également les fiches de type 1x. La fiche de type 21, sans terre, possède deux broches rectangulaires, espacées de 19 mm. La fiche de type 23 ajoute une broche de terre rectangulaire centrale, décalée de 5 mm. La prise encastrée de type 23 accepte les fiches de types 11, 12, 21, 23 et la prise Europlug. Là encore, la prise triphasée est compatible avec les fiches monophasées, de 10 A ou de 16 A. La fiche de type 25 possède trois broches rectangulaires de mêmes dimensions que la fiche de type 23, ainsi que deux broches rectangulaires de mêmes dimensions que la fiche de type 15. La prise de type 25 correspondante est encastrée et accepte toutes les fiches suisses ainsi que la fiche européenne. La norme industrielle thaïlandaise (TIS) 166-2547 et sa mise à jour ultérieure TIS 166-2549 ont remplacé les normes précédentes basées sur les normes NEMA 1-15 et 5-15, la Thaïlande utilisant une tension de 230 V. La prise comporte deux broches d'alimentation rondes de 4,8 mm de diamètre et 19 mm de longueur, isolées sur 10 mm et espacées de 19 mm, ainsi qu'une broche de terre de même diamètre et de 21,4 mm de longueur, située à 11,89 mm de la ligne reliant les deux broches d'alimentation. L'espacement de la broche de terre correspond à celui de la norme NEMA 5 et assure la compatibilité avec les anciennes prises hybrides à trois broches, qui acceptent les fiches NEMA 1-15, NEMA 5-15 et les Europlugs , toutes utilisées de manière variable en Thaïlande. La norme définit également une fiche sans terre, plus compacte et très similaire à la prise Europlug (mais légèrement plus haute) ; ses broches d’alimentation sont identiques à celles de la version avec terre et les deux modèles supportent un courant maximal de 16 A (contre 2,5 A pour la prise Europlug). La prise hybride, couramment utilisée, est également définie dans la norme TIS 166-2547, en plus d’une prise simple à trois broches rondes. Il est prévu de remplacer progressivement cette dernière et de supprimer la prise en charge des fiches compatibles NEMA. Les prises sont polarisées (comme dans la norme NEMA 5-15). La prise avec terre est similaire à la prise israélienne SI32, mais n'est pas interchangeable avec celle-ci. La prise thaïlandaise est désignée comme « Type O » dans la norme IEC World Plugs. On trouve des prises de courant à usage spécifique dans les bâtiments résidentiels, industriels, commerciaux ou institutionnels. Voici quelques exemples de systèmes utilisant des prises à usage spécifique : Les prises à usage spécifique peuvent être étiquetées ou colorées pour identifier une utilisation réservée d'un système, ou peuvent comporter des clés ou des broches de forme spéciale pour empêcher l'utilisation d'équipements non prévus. Les prises et fiches utilisées pour alimenter les cuisinières électriques monophasées doivent supporter une intensité plus élevée que celles utilisées pour une alimentation triphasée, car toute la puissance est transmise par deux contacts au lieu de trois. Si la cuisinière n'est pas raccordée directement au réseau électrique, elle peut être branchée à l'aide d'un connecteur haute puissance adapté. Certains pays n'ont pas de réglementation concernant le câblage des cuisinières électriques monophasées. En Russie, il n'est pas rare de voir une cuisinière électrique branchée avec un connecteur de 25, 32 ou même 40 A. En Norvège, un connecteur de terre de 25 A, de forme rectangulaire à coins arrondis, est utilisé pour les poêles monophasés. Ce connecteur comporte trois broches rectangulaires alignées, la broche de terre étant plus longue que les deux autres. La prise correspondante est encastrée afin de prévenir les risques d'électrocution. La norme norvégienne est la NEK 502:2005 – feuille X (prise) et feuille XI (fiche). Les normes électriques nationales interdisent parfois l'utilisation de prises électriques à proximité de robinets, etc. Une prise spéciale, équipée d'un transformateur d'isolement , peut permettre l'utilisation d'un rasoir électrique près d'un lavabo. Cependant, en raison de la faible puissance du transformateur d'isolement, ces prises ne sont pas adaptées au fonctionnement d'appareils plus énergivores comme les sèche-cheveux . La norme CEI 61558-2-5, adoptée par le CENELEC et comme norme nationale dans certains pays, décrit un type d'alimentation pour rasoir. Les prises pour rasoir peuvent accepter différents types de fiches à deux broches, notamment australiennes (type I) et BS 4573. Le transformateur d'isolement comprend souvent une sortie 115 V compatible avec les fiches américaines à deux broches (type A). Les alimentations pour rasoir doivent également être limitées en courant ; la norme CEI 61558-2-5 spécifie une puissance nominale minimale de 20 VA et une puissance nominale maximale de 50 VA. Les prises sont marquées d'un symbole de rasoir et peuvent également porter la mention « rasoirs uniquement ». Les transformateurs d'isolement et les prises de rasoir NEMA 1-15 dédiées étaient autrefois la norme en Amérique du Nord, mais on utilise désormais des prises GFCI . Celles-ci offrent la même capacité qu'une prise standard tout en protégeant l'utilisateur d'un rasoir ou d'un autre appareil contre les courants de fuite. Bien que les fiches BS 4573 ressemblent aux Europlugs (type C), il existe de subtiles différences entre elles. La fiche BS 4573 possède des contacts ronds de 5 mm, espacés de 16 mm, tandis que l'Europlug possède des contacts de 4 mm, espacés d'environ 19 mm. Pour insérer une Europlug dans une prise BS 4573, un adaptateur est nécessaire. A lampholder plug fits into a light socket in place of a light bulb to connect appliances to lighting circuits. Where a lower rate was applied to electric power used for lighting circuits, lampholder plugs enabled the consumers to reduce their electricity costs. Lampholder plugs are rarely fused. Edison screw lampholder adaptors (for NEMA1-15 plugs) are still commonly used in the Americas. This Soviet plug, now rarely used, has pin dimensions and spacing equal to the Europlug, but lacks the insulation sleeves. Unlike the Europlug, it is rated 6A. It has a round body like the European CEE7/2 or flat body with a round base like CEE7/17. The round base has no notches. The pins are parallel and do not converge. The body is made of fire-resistant thermoset plastic. The corresponding 6A socket accepts the Europlug, but not others as the 4.5mm holes are too small to accept the 4.8mm pins of CEE7/4, CEE7/6 or CEE7/7 plugs. There were also moulded rubber plugs available for devices up to 16A similar to CEE7/17, but with a round base without any notches. They could be altered to fit a CEE7/5 or CEE7/3 socket by cutting notches with a sharp knife. Some appliances sold in the Soviet Union had a flat unearthed plug with an additional pass-through socket on the top, allowing a stacked arrangement of plugs. The usual Soviet apartment of the 1960s had very few sockets, so this design was very useful, but somewhat unsafe; the brass cylinders of the secondary socket were uncovered at the ends (to allow them to be unscrewed easily), recessed by only 3mm, and provided bad contact because they relied on the secondary plug's bisected expanding pins. The pins of the secondary plug (which lacked insulation sleeves) could not be inserted into the cylindrical sockets completely, leaving a 5mm gap between the primary and secondary plugs. The adaptors were mostly used for low power appliances (for example, connecting both a table lamp and a radio to a socket). Compared to the standard BS1363 plugs found in the UK, each pin is rotated 90 degrees. This style of plug/socket was used by university laboratories (from batteries) and the BBC, and is still in use in parts of the London Underground for 110VUniversity College, Cardiff. Power was supplied by the public 240VDC mains which remained available in addition to the 240VAC mains until circa 1969, and thereafter from in-house rectifiers. They were also used in the Ministry of Defence Main Building inside circuits powered from the standby generators to stop staff from plugging in unauthorized devices. They were also known to be used in some British Rail offices for the same reason. In the 1960s, Italian firm BTicino introduced an alternative to the Europlug or CEI23-16 connectors then in use, called Magic Security. The socket is rectangular with lateral key pins and indentations to maintain polarization and prevent insertion of a plug with different current ratings. Three single-phase general purpose connectors were rated 10A, 16A and 20A; and a three-phase industrial connector rated 10A; all of them have different key-pin positioning so plugs and sockets cannot be mismatched. The socket is closed by a safety lid (bearing the word Magic on it) which can be opened only with an even pressure on its surface, thus preventing the insertion of objects (except the plug itself) inside the socket. The contacts are positioned on both sides of the plug; the plug is energised only when it is inserted fully into the socket. The system is not compatible with Italian CEI plugs, nor with Europlugs. Appliances were never sold fitted with these security plugs, and the use of adaptors would defeat the safety features, so the supplied plugs had to be cut off and replaced with the security connector. Even so, the Magic security system had some success at first because its enhanced safety features appealed to customers; standard connectors of the day were not considered safe enough. The decline of the system occurred when safety lids similar to the Magic type were developed for standard sockets. In Italy, the system was never definitively abandoned. Though very rarely seen today, it is still marked as available in BTicino's catalogue, (except for the three-phase version, which stopped being produced in July 2011). In Chile, 10A Magic connectors are commonly used for computer/laboratory power networks, as well as for communications or data equipment. This allows delicate electronics equipment to be connected to an independent circuit breaker, usually including a surge protector or an uninterruptible power supply backup. The different style of plug makes it more difficult for office workers to connect computer equipment to a standard unprotected power line, or to overload the UPS by connecting other office appliances. In Iceland, Magic plugs were widely used in homes and businesses alongside Europlug and Schuko installations. Their installation in new homes was still quite common even in the late 1980s.Prise CEE 7/1 sans terre et fiche CEE 7/2 sans terre

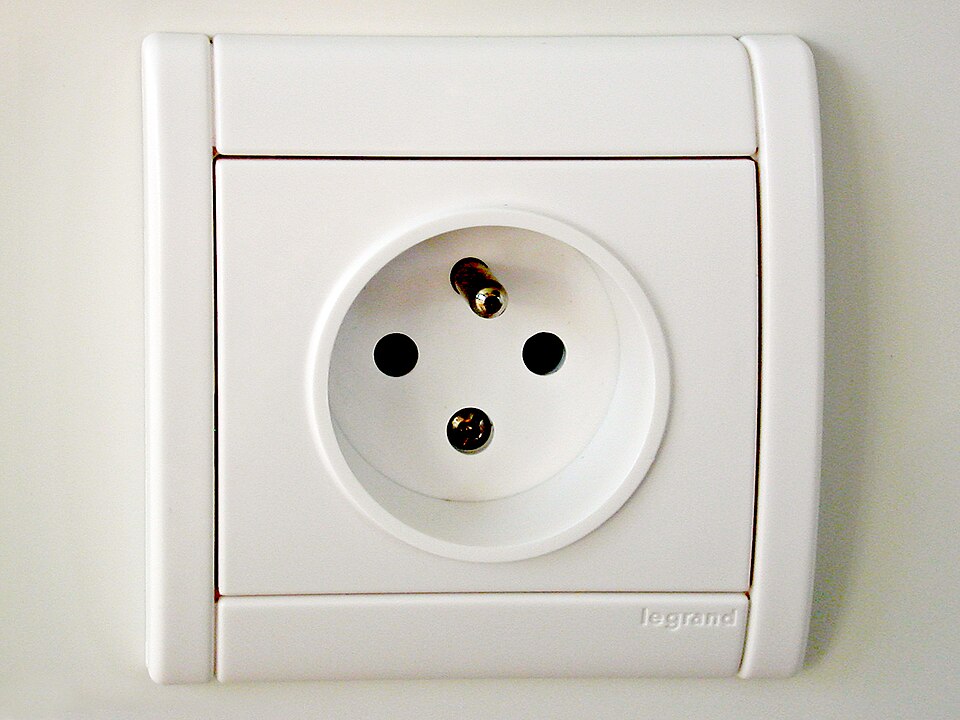

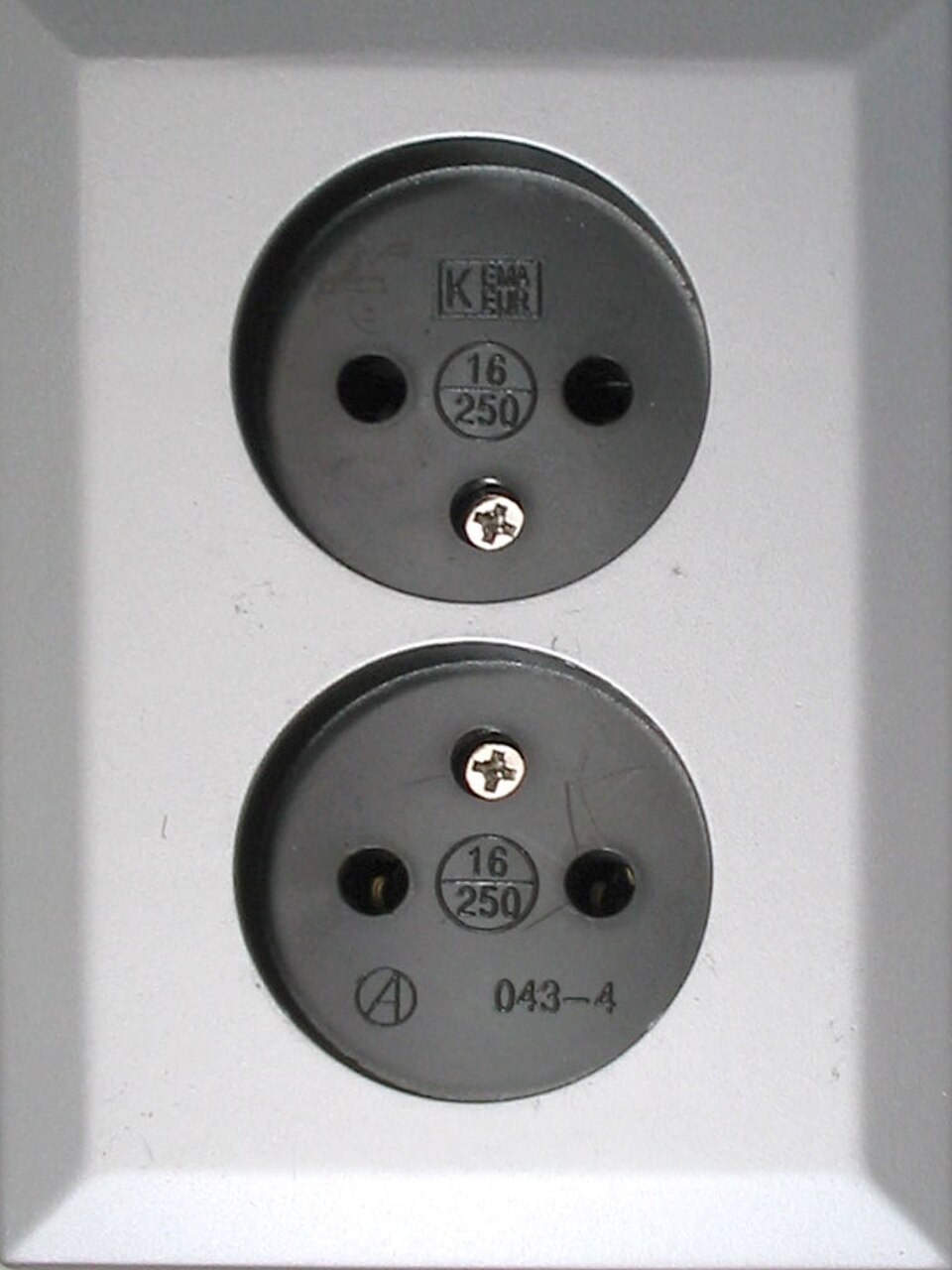

Prise CEE 7/5 et fiche CEE 7/6 (belge ou française ; type E)

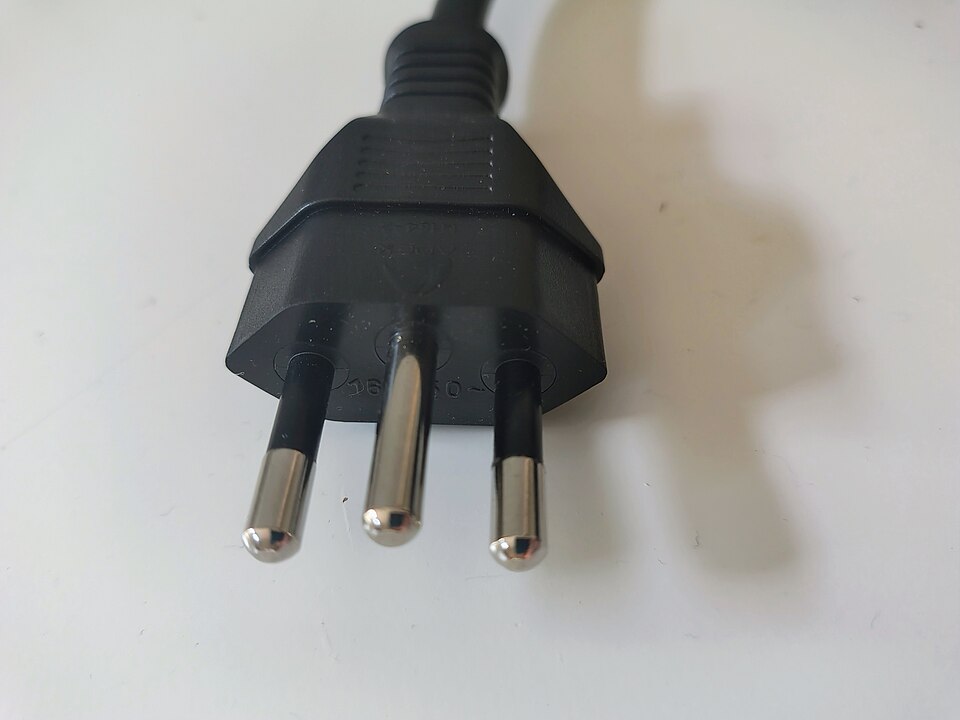

Norme sud-africaine SANS 164-2
Norme brésilienne NBR 14136

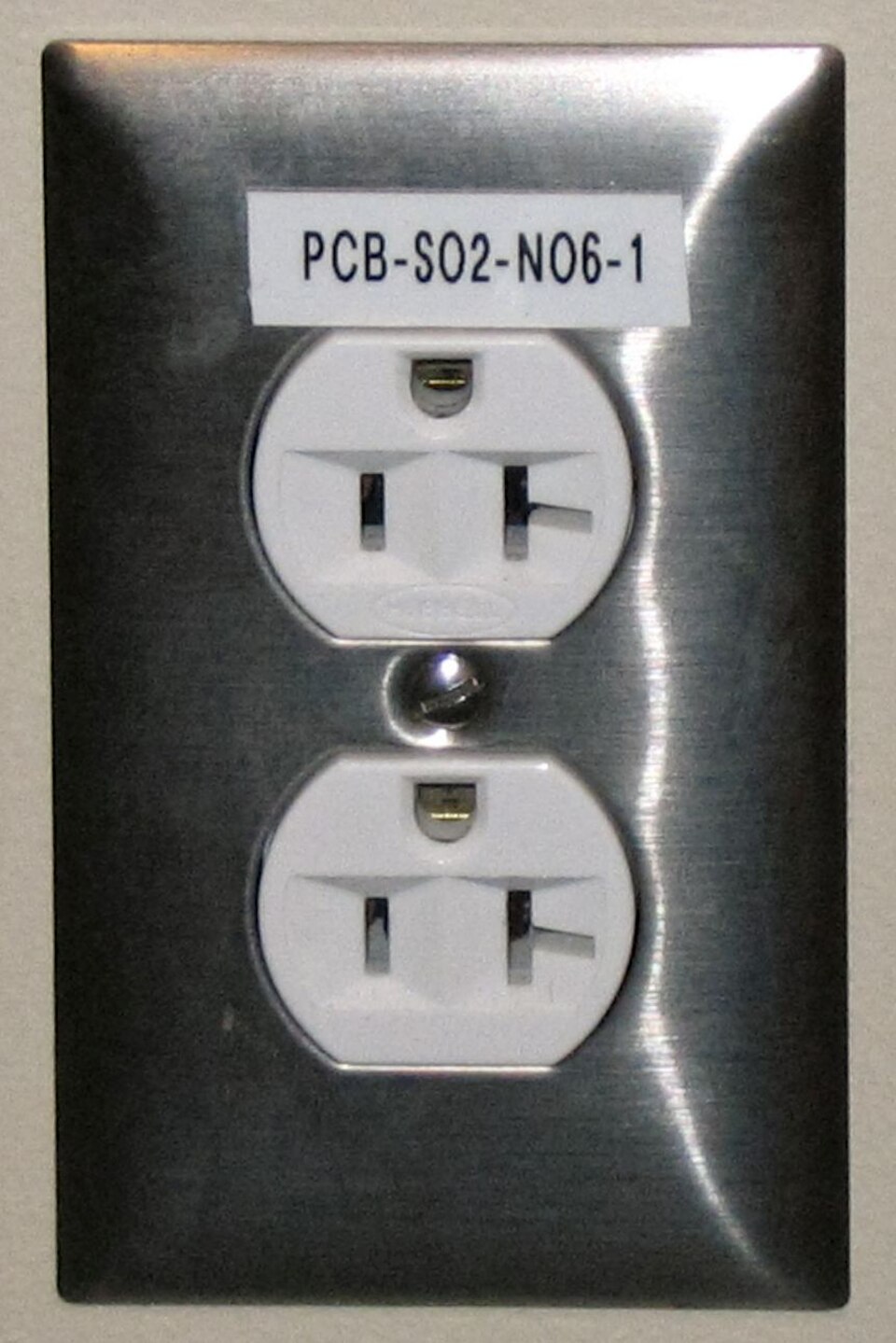

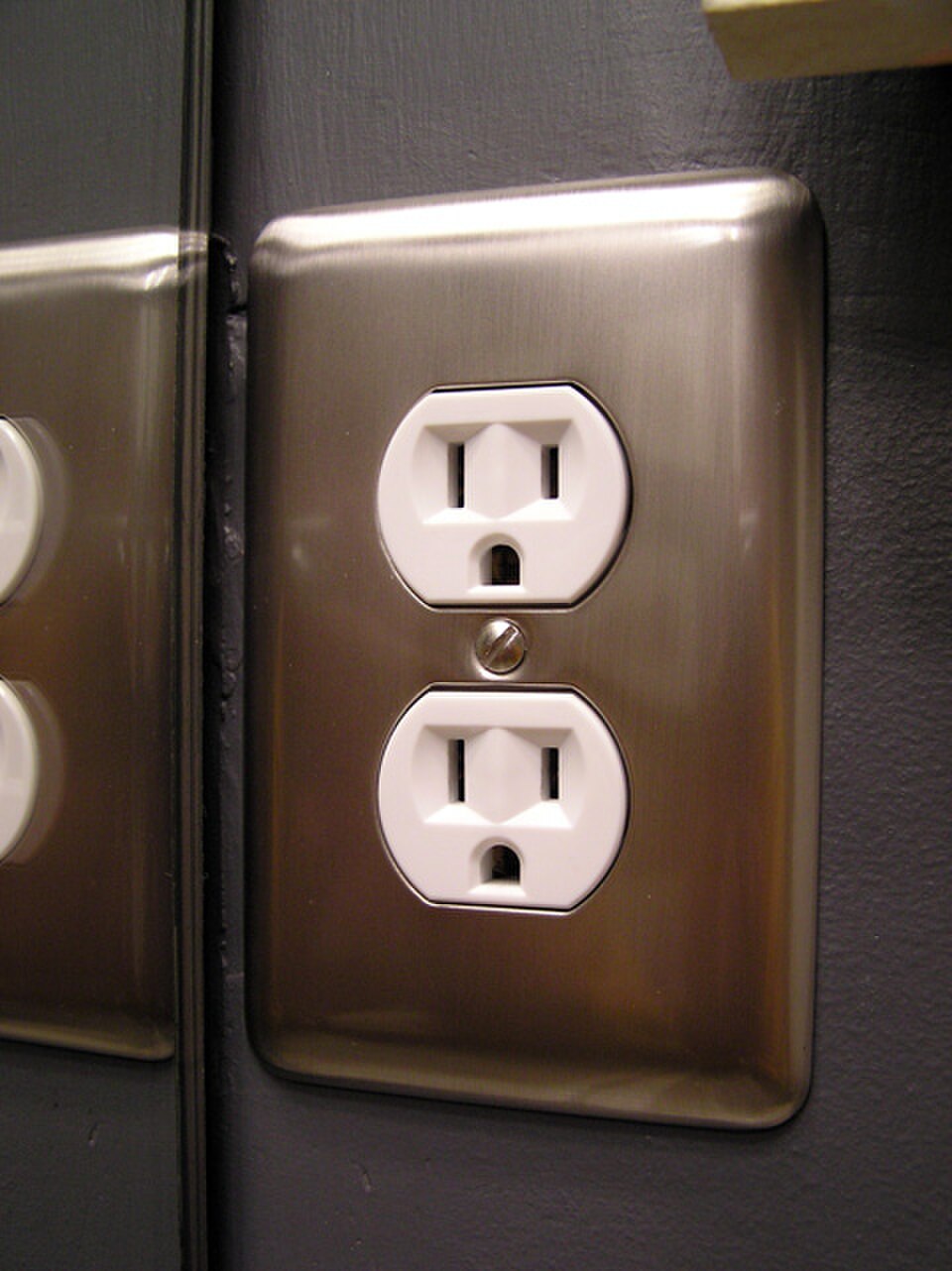

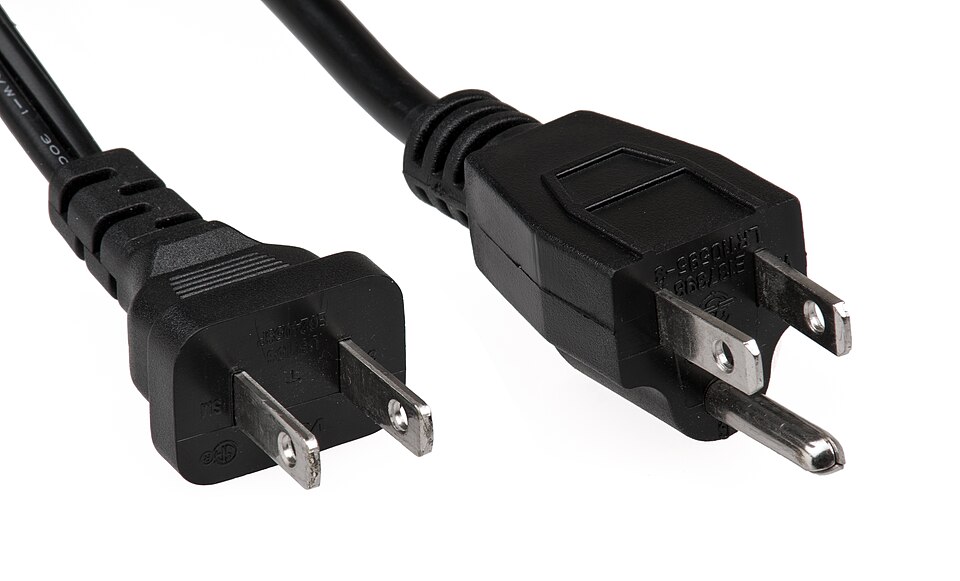

NEMA 5-15 mis à la terre (Type B)
NEMA 5-20

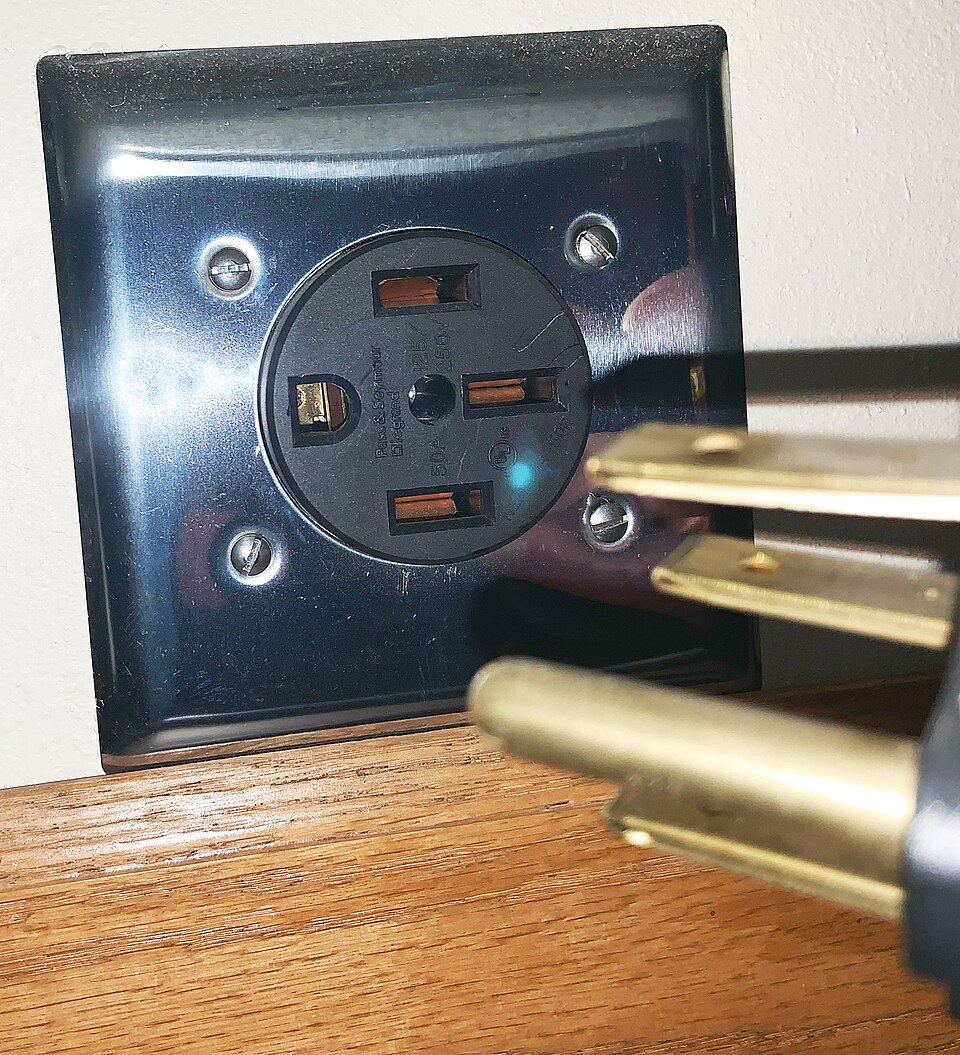

NEMA 14-50
Autres types NEMA

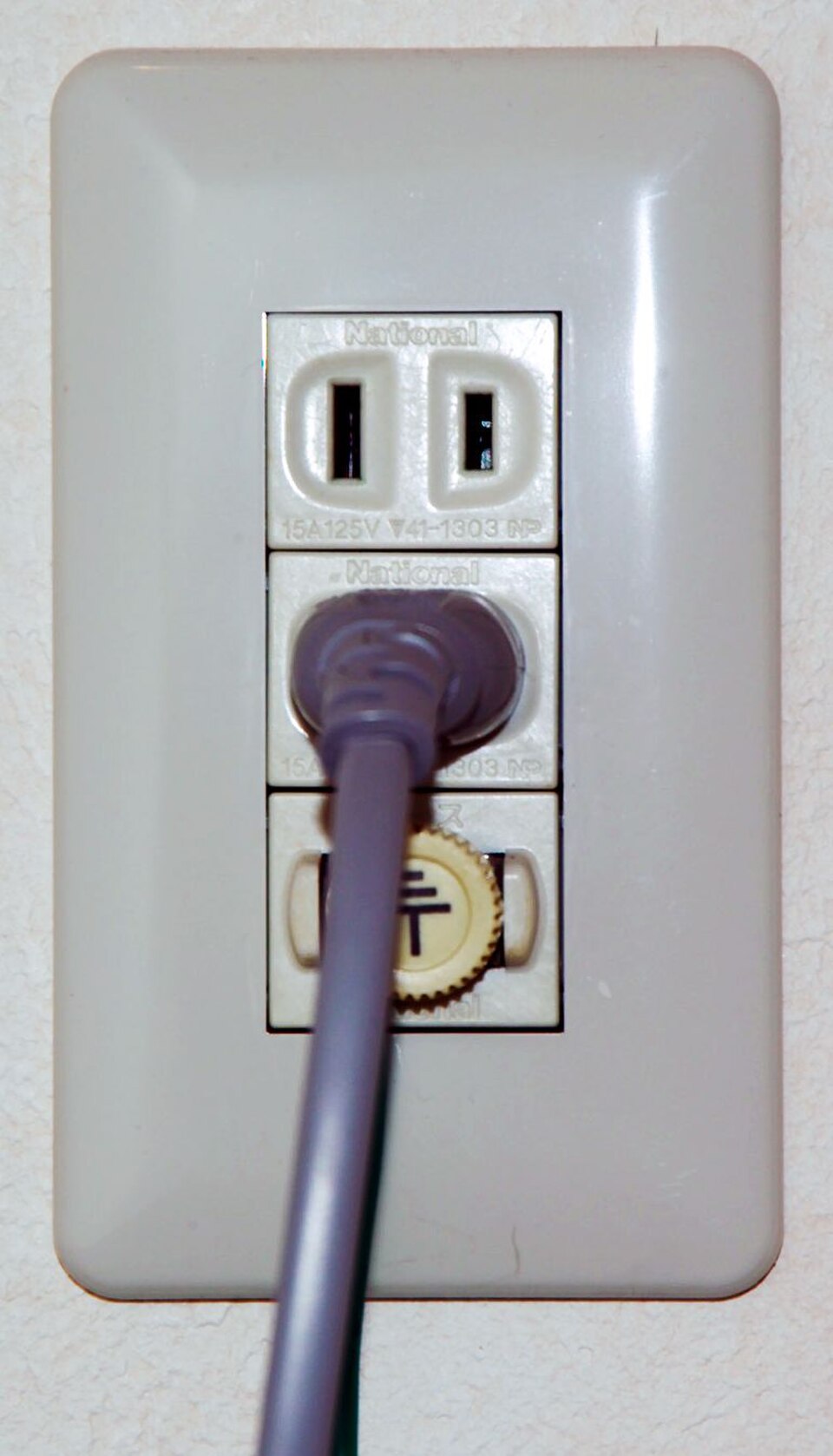

JIS C 8303, Classe I mise à la terre
Fiches et prises 10 A (Type J)
16 prises et fiches
Prises et fiches pour cuisinières électriques monophasées

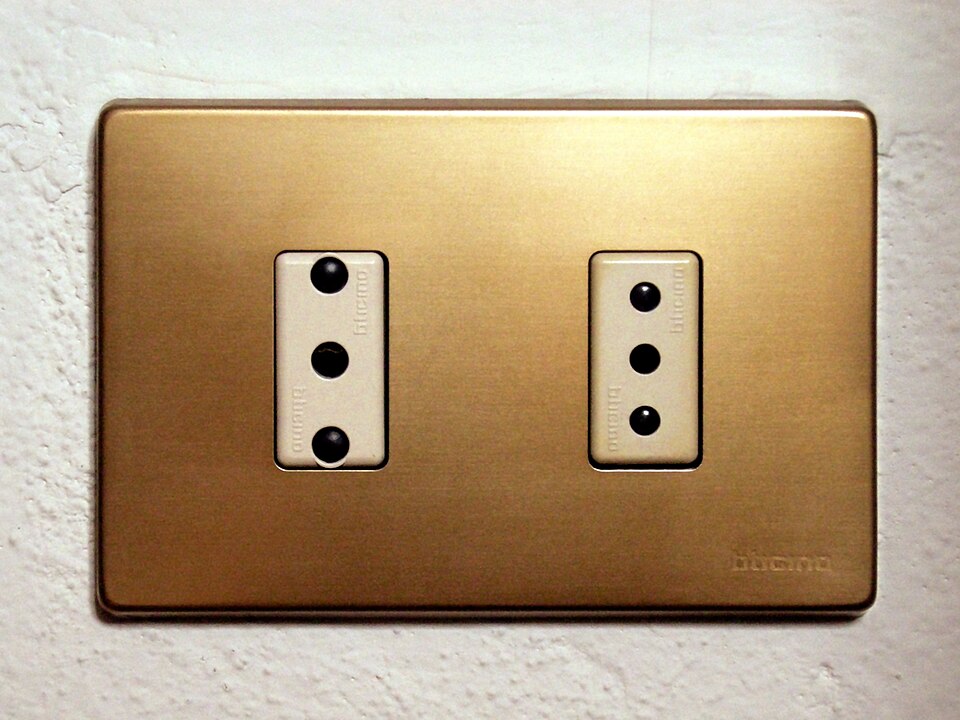

Comparaison des types standard
