Technologie graphique Intel

processeurs graphiques intégrés ) conçus et fabriqués par Intel, sous contrat avec TSMC . Ces GPU sont intégrés à la même puce que le processeur central (CPU et équipent la plupart des ordinateurs de bureau et portables Intel. Lancée en 2010 sous le nom d' Intel HD Graphics , la série a été renommée Intel UHD Graphics en 2017. Elle a succédé à la série Graphics Media Accelerator (GMA).

Intel propose également des variantes plus performantes sous les marques Iris , Iris Pro et Iris Plus , lancées à partir de 2013. Ces versions incluent des fonctionnalités telles que des unités d'exécution accrues et, dans certains modèles, une mémoire embarquée ( eDRAM ).

La technologie graphique Intel est vendue parallèlement à Intel Arc , la gamme de cartes graphiques discrètes de la société, destinées aux jeux et aux applications hautes performances.

Processeur Core i5 avec carte graphique intégrée HD Graphics 2000

Avant l'introduction d'Intel HD Graphics, les circuits graphiques intégrés Intel étaient intégrés au pont nord de la carte mère , dans le cadre de l' architecture Hub d'Intel . Ils étaient connus sous les noms d'Intel Extreme Graphics et d'Intel GMA . Avec la conception du Platform Controller Hub (PCH), le pont nord a été supprimé et le traitement graphique a été déplacé sur la même puce que l' unité centrale de traitement (CPU).

La précédente solution graphique intégrée d'Intel, Intel GMA, était réputée pour ses performances et ses fonctionnalités limitées, et n'était donc pas considérée comme un bon choix pour les applications graphiques plus exigeantes, telles que les jeux 3D. Les gains de performance apportés par la technologie Intel HD Graphics ont permis à ces produits de rivaliser avec les cartes graphiques intégrées de ses concurrents, Nvidia et ATI/AMD .

Générations

microarchitecture graphique Gen avec une architecture de jeu d'instructions GEN correspondante depuis la Gen4 .

Architecture Gen5

Westmere

En janvier 2010, les processeurs Clarkdale et Arrandale dotés d'une puce graphique Ironlake ont été commercialisés sous les appellations Celeron , Pentium ou Core avec HD Graphics. Une seule spécification était disponible : 12 unités d'exécution, jusqu'à 43,2 GFLOPS à 900 MHz. Il pouvait décoder une vidéo H.264 1080p jusqu'à 40 images par seconde.

Son prédécesseur direct, le GMA X4500 , disposait de 10 unités d'exécution à 800 MHz, mais il lui manquait certaines fonctionnalités.

Numéro de modèle	Unités d'exécution	Unités d'ombrage	Fréquence d'horloge de base (MHz)	Fréquence d'horloge Boost (MHz)	GFLOPS ( FP32 )
Graphismes HD	12	24	500	900	24,0–43,2

Architecture Gen6

Pont de sable

En janvier 2011, les processeurs Sandy Bridge ont été lancés, introduisant la « deuxième génération » de graphismes HD :

Numéro de modèle	Étage	Unités d'exécution	Fréquence d'horloge Boost ( MHz )	GFLOPS max.
Numéro de modèle	Étage	Unités d'exécution	Fréquence d'horloge Boost ( MHz )	FP16	FP32	FP64
Graphismes HD	GT1	6	1000	192	96	24
Graphismes HD 2000	GT1	6	1350	259	129,6	32
Graphismes HD 3000	GT2	12	1350	518	259.2	65
Carte graphique HD P3000	GT2	12	1350	518	259.2	65

Les processeurs Sandy Bridge Celeron et Pentium sont équipés d'une carte graphique Intel HD, tandis que les processeurs Core i3 et supérieurs sont équipés d'une carte HD 2000 ou HD 3000. Les cartes graphiques HD 2000 et 3000 incluent l'encodage vidéo matériel et les effets de post-traitement HD .

Architecture Gen7

Pont Ivy

Le 24 avril 2012, Ivy Bridge a été lancé, introduisant la « troisième génération » des graphiques HD d'Intel :

Numéro de modèle	Étage	Unités d'exécution	Unités d'ombrage	Fréquence d'horloge Boost (MHz)	GFLOPS max ( FP32 )
Graphismes HD [Mobile]	GT1	6	48	1050	100,8
Carte graphique HD 2500	GT1	6	48	1150	110,4
Graphiques HD 4000	GT2	16	128	1300	332,8
Carte graphique HD P4000	GT2	16	128	1300	332,8

Les processeurs Celeron et Pentium Ivy Bridge sont équipés d'une carte graphique Intel HD, tandis que les processeurs Core i3 et supérieurs sont équipés d'une carte graphique HD 2500 ou HD 4000. Les cartes graphiques HD 2500 et 4000 incluent l'encodage vidéo matériel et des effets de post-traitement HD .

Certains processeurs mobiles basse consommation offrent une prise en charge limitée du décodage vidéo, contrairement aux processeurs de bureau. Le contrôleur HD P4000 est intégré aux processeurs Xeon Ivy Bridge E3 dotés du descripteur 12X5 v2 et prend en charge la mémoire vive ECC non tamponnée.

Architecture Gen7.5

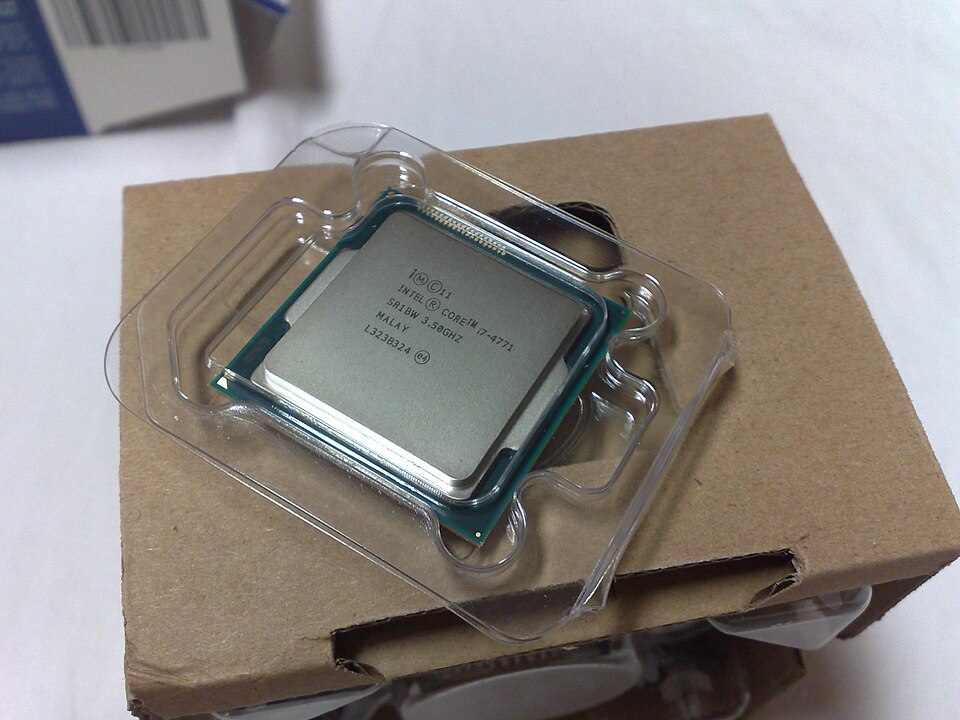

Haswell

En juin 2013, les processeurs Haswell ont été annoncés, avec quatre niveaux de GPU intégrés :

Numéro de modèle	Étage	Unités d'exécution	Unités d'ombrage	eDRAM (MB)	Fréquence d'horloge Boost (MHz)	GFLOPS max.
Numéro de modèle	Étage	Unités d'exécution	Unités d'ombrage	eDRAM (MB)	Fréquence d'horloge Boost (MHz)	FP16	FP32	FP64
Consommateur
Graphismes HD	GT1	10	80	N / A	1150	384	192	48
Carte graphique HD 4200	GT2	20	160		850	544	272	68
Carte graphique HD 4400					950–1150	608-736	304–368	76-92
Carte graphique HD 4600					900–1350	576-864	288–432	72-108
Graphismes HD 5000	GT3	40	320		1000–1100	1280–1408	640–704	160-176
Iris Graphics 5100	GT3				1100–1200	1408–1536	704–768	176-192
Iris Pro Graphics 5200	GT3e			128	1300	1280–1728	640-864	160-216
Professionnel
Carte graphique HD P4600	GT2	20	160	N / A	1200–1250	768-800	384–400	96-100
Carte graphique HD P4700	GT2	20	160	N / A	1250–1300	800-832	400–416	100-104

Les 128 Mo d'eDRAM de l'Iris Pro GT3e sont intégrés au même processeur, mais gravés sur une puce distincte selon un procédé différent. Intel désigne cette mémoire comme un cache de niveau 4, accessible à la fois au processeur et au GPU, sous le nom de Crystalwell . Le pilote Linux drm/i915est compatible avec cette eDRAM depuis la version 3.12 du noyau.

Architecture Gen8

Broadwell

En novembre 2013, il a été annoncé que les processeurs de bureau Broadwell -K (destinés aux passionnés) seraient également équipés de la carte graphique Iris Pro.

Les modèles suivants de GPU intégrés sont annoncés pour les processeurs Broadwell : Numéro de modèleÉtageUnités d'exécutionUnités d'ombrageeDRAM (MB)Fréquence d'horloge Boost (MHz)GFLOPS max ( FP32 )ConsommateurGraphismes HDGT11296GT224192900345,6Carte graphique HD 5500950364,8Carte graphique HD 56001050403.2Carte graphique HD 6000GT3483841000768Iris Graphics 61001100844,8Iris Pro Graphics 6200GT3e1281150883.2ProfessionnelCarte graphique HD P5700GT224192–1000384Iris Pro Graphics P6300GT3e483841281150883.2

Braswell

Numéro de modèle	Modèle de processeur	Étage	Unités d'exécution	Fréquence d'horloge (MHz)
Graphismes HD 400	E8000	GT1	12	320
	N30xx			320–600
	N31xx			320–640
	J3xxx			320–700
Graphismes HD 405	N37xx		16	400–700
Graphismes HD 405	J37xx		18	400–740

Architecture Gen9

Lac Skylake

La gamme de processeurs Skylake , lancée en août 2015, abandonne la prise en charge VGA , tout en prenant en charge les configurations multi-écrans jusqu'à trois écrans connectés via les interfaces HDMI 1.4, DisplayPort 1.2 ou Embedded DisplayPort (eDP) 1.3.

Les modèles de GPU intégrés suivants sont disponibles ou annoncés pour les processeurs Skylake :

Nouvelles fonctionnalités : Vulkan 1.3 (1.4 avec Mesa ) et DirectX 12 niveau de fonctionnalité 12_2

Numéro de modèle	Étage	Unités d'exécution	Unités d'ombrage	eDRAM (MB)	Fréquence d'horloge Boost (MHz)	GFLOPS max ( FP32 )
Consommateur
Carte graphique HD 510	GT1	12	96	GT2	24	192	1000	384
Graphismes HD 520	1050	403.2
Carte graphique HD 530	1150	441,6
Iris Graphics 540	GT3e	48	384		64	1050	806.4
Iris Graphics 550	GT3e	48	384	1100	64	844,8
Carte graphique Iris Pro 580	GT4e	72	576	128	1000	1152
Professionnel
Carte graphique HD P530	GT2	24	192	–	1150	441,6
Iris Pro Graphics P555	GT3e	48	384	128	1000	768
Carte graphique Iris Pro P580	GT4e	72	576	128	1000	1152

Lac Apollo

La gamme de processeurs Apollo Lake a été lancée en août 2016.

Numéro de modèle	Modèle de processeur	Étage	Unités d'exécution	Unités d'ombrage	Fréquence d'horloge (MHz)
Graphismes HD 500	E3930	GT1	12	96	400 – 550
	E3940				400–600
	N3350				200–650
	N3450				200–700
	J3355				250–700
	J3455				250–750
Graphiques HD 505	E3950		18	144	500–650
	N4200				200–750
	J4205				250–800

Architecture Gen9.5

Lac Kaby

La gamme de processeurs Kaby Lake a été lancée en août 2016. Nouvelles fonctionnalités : augmentation de la vitesse, prise en charge des services de streaming 4K UHD « premium » ( avec DRM ), moteur multimédia avec accélération matérielle complète du décodage HEVC 8 et 10 bits et VP9 .

Numéro de modèle	Étage	Unités d'exécution	Unités d'ombrage	eDRAM (MB)	Fréquence d'horloge de base (MHz)	Fréquence d'horloge Boost (MHz)	GFLOPS max ( FP32 )	Utilisé dans
Consommateur
Carte graphique HD 610	GT1	12	96	GT2	24	192	300	900 – 1050	345,6 – 403,2	m3-7Y30/32, i5-7Y54/57, i7-7Y75, Pentium 4415Y
Carte graphique HD 620	1000–1050	384–403.2	i3-7100U, i5-7200U, i5-7300U, i7-7500U, i7-7600U				300
Carte graphique HD 630	350	1000–1150	384−441,6				Ordinateurs de bureau Pentium G46**, i3, i5 et i7, et ordinateurs portables série H i3, i5 et i7
Carte graphique Iris Plus 640	GT3e	48	384		64	300	950–1050	729,6−806,4	i5-7260U, i5-7360U, i7-7560U, i7-7660U
Carte graphique Iris Plus 650	GT3e	48	384	1050–1150	64	300	806.4−883.2	i3-7167U, i5-7267U, i5-7287U, i7-7567U
Professionnel
Carte graphique HD P630	GT2	24	192	–	350	1000–1150	384−441,6	Xeon E3-**** v6

Rafraîchissement au lac Kaby / Lac Amber / Lac Coffee / Rafraîchissement au lac Coffee / Lac Whiskey / Lac Comet

La gamme de processeurs Kaby Lake Refresh a été lancée en octobre 2017. Nouvelles fonctionnalités : prise en charge HDCP 2.2

Numéro de modèle	Étage	Unités d'exécution	Unités d'ombrage	eDRAM (MB)	Fréquence d'horloge de base (MHz)	Fréquence d'horloge Boost (MHz)	GFLOPS max ( FP32 )	Utilisé dans
Consommateur
Carte graphique UHD 610	GT1	12	96	–	350	1050	201,6	Pentium Gold G54, Celeron G49 i5-10200H
Carte graphique UHD 615	GT2	24	192		300	900–1050	345,6–403,2	i7-8500Y, i5-8200Y, m3-8100Y
Carte graphique UHD 617						1050	403.2	i7-8510Y, i5-8310Y, i5-8210Y
Carte graphique UHD 620						1000–1150	422,4–441,6	i3-8130U, i5-8250U, i5-8350U, i7-8550U, i7-8650U, i3-8145U, i5-8265U, i5-8365U, i7-8565U, i7-8665U i3-10110U, i5-10210U, i5-10310U, i7-10510U, i7-10610U, i7-10810U
Carte graphique UHD 630		23	184		350	1100–1150	404,8–423,2	i3-8350K, i3-8100 avec révision B0
Carte graphique UHD 630		24	192		350	1050–1250	403.2–480	i9, i7, i5, i3, Pentium Gold G56, G55 i5-10300H, i5-10400H, i5-10500H, i7-10750H, i7-10850H, i7-10870H, i7-10875H, i9-10885H, i9-10980HK
Carte graphique Iris Plus 645	GT3e	48	384	128	300	1050–1150	806.4-883.2	i7-8557U, i5-8257U
Carte graphique Iris Plus 655	GT3e	48	384	128	300	1050–1200	806.4–921.6	i7-8559U, i5-8279U, i5-8269U, i5-8259U, i3-8109U
Professionnel
Carte graphique UHD P630	GT2	24	192	–	350	1100–1200	422,4–460,8	Xeon E 21G, 21M, 22G, 22M, Xeon W-108**M

Gemini Lake/Gemini Lake Refresh

Nouvelles fonctionnalités : prise en charge HDMI 2.0, décodeur matériel VP9 10 bits Profile2

Numéro de modèle	Étage	Unités d'exécution	Unités d'ombrage	Modèle de processeur	Fréquence d'horloge (MHz)	GFLOPS ( FP32 )
GT1	12	96	N4000	200–650	38,4–124,8
			N4100	200–700	38,4–134,4
			J4005	250–700	48,0–134,4
			J4105	250–750	48,0–144,0
			J4125	250–750	48,0–144,0
Carte graphique UHD 605	GT1.5		18	N5000	200–750	57,6–216
Carte graphique UHD 605	GT1.5		18	J5005	250–800	72,0–230,4

Architecture de la 11e génération

Lac de glace

Nouvelles fonctionnalités : microarchitecture GPU 10 nm Gen 11, deux pipelines d'encodage HEVC 10 bits, trois pipelines d'affichage 4K (ou 2× 5K60, 1× 4K120), ombrage à taux variable (VRS), et mise à l'échelle entière.

Bien que la microarchitecture continue de prendre en charge la virgule flottante double précision comme les versions précédentes, les configurations mobiles de celle-ci n'incluent pas la fonctionnalité et, par conséquent, sur celles-ci, elle n'est prise en charge que par émulation.

Nom	Étage	Unités d'exécution	Unités d'ombrage	Fréquence d'horloge de base (MHz)	Fréquence d'horloge Boost (MHz)	GFLOPS			Utilisé dans
Nom	Étage	Unités d'exécution	Unités d'ombrage	Fréquence d'horloge de base (MHz)	Fréquence d'horloge Boost (MHz)	FP16	FP32	FP64	Utilisé dans
Consommateur
Graphismes UHD	G1	32	256	300	900–1050	921,6–1075,2	460,8–537,6	115,2	Core i3-10G1, i5-10G1
Graphiques Iris Plus	G4	48	384	300	900–1050	1382,4–1612,8	691.2–806.4	96-202	Processeur Core i3-10G4, processeur i5-10G4
Graphiques Iris Plus	G7	64	512	300	1050–1100	2150,4–2252,8	1075,2–1126,4	128-282	Core i5-10G7, i7-10G7

Architecture Xe-LP (Gen12)

ModèleProcessusUnités d'exécutionUnités d'ombrageFréquence d'horloge maximale (MHz)Puissance de traitement ( GFLOPS )NotesFP16 FP32 FP64INT8Carte graphique Intel UHD 730Intel 14++ nm241921200–1300922–998461–499Utilisé dans Rocket Lake-SCarte graphique Intel UHD 750322561200–13001228–1332614–6662457–2662Carte graphique Intel UHD P75032256130013326662662Utilisé dans la série Xeon W-1300Carte graphique Intel UHD pour processeurs Intel de 11e générationIntel 10SF322561400–14501434–1484717–7422867–2970Utilisé dans Tiger Lake-HCarte graphique Intel UHD pour processeurs Intel de 11e génération G4483841100–12501690–1920845–9603379–3840Utilisé à Tiger Lake-UGraphiques Iris Xe G7806401100–13002816–33281408–16645632–6656Graphiques Iris Xe G7967681050–14503379–44541690–22276758–8909

Ces processeurs sont basés sur la microarchitecture Intel Xe-LP , la variante basse consommation de l' architecture GPU Intel Xe également connue sous le nom de Gen 12. Parmi les nouvelles fonctionnalités, on trouve le retour d'information de l'échantillonneur , la prise en charge de la double file d'attente , l'instanciation de vue DirectX 12 Tier 2 et le décodage matériel AV1 8 et 10 bits à fonction fixe. La prise en charge du FP64 a été supprimée.

Architecture Xe-LP (Gen12.2)

Alder Lake prend en charge et active par défaut GuG et HuC sur certains pilotes.

Modèle	Processus	Unités d'exécution	Unités d'ombrage	Fréquence d'horloge maximale (MHz)	Puissance de traitement ( GFLOPS )				Notes
Modèle	Processus	Unités d'exécution	Unités d'ombrage	Fréquence d'horloge maximale (MHz)	FP16	FP32	FP64	INT8	Notes
Carte graphique Intel UHD 710	Intel 7 (anciennement 10ESF)	16	128	1300–1350	666–692	333–346		1331–1382	Utilisé dans les modèles Alder Lake-S/HX et Raptor Lake-S/HX/SR/HX-R
Carte graphique Intel UHD 730		24	192	1400–1450	1076–1114	538–557		2150–2227
Intel UHD Graphics 770		32	256	1450–1550	1484–1588	742–794		2970–3174
Carte graphique Intel UHD pour processeurs Intel de 12e génération Carte graphique Intel UHD pour processeurs Intel de 13e génération	Intel 7 (anciennement 10ESF)	48	384	700–1200	1075–1843	538–922		2151–3686	Utilisé dans les lacs Alder (H/P/U) et Raptor (H/P/U)
Intel UHD Graphics pour processeurs Intel de 12e génération Intel UHD Graphics pour processeurs Intel de 13e génération Intel Graphics		64	512	850–1400	1741–2867	870–1434		3482–5734
Carte graphique Iris Xe Intel Graphics		80	640	900–1400	2304–3584	1152–1792		4608–7168
Carte graphique Iris Xe Intel Graphics		96	768	900–1450	2765–4454	1382–2227		5530–8909

Arc Alchemist Tile GPU (Gen12.7)

Intel Meteor Lake et Arrow Lake utilisent la microarchitecture GPU Intel Arc Alchemist Tile.

Nouvelles fonctionnalités : prise en charge de DirectX 12 Ultimate Feature Level 12_2, encodeur matériel AV1 8K 10 bits , prise en charge native HDMI 2.1 48 Gbit/s

Lac Météore


Modèle	Unités d'exécution	Unités d'ombrage	Fréquence d'horloge maximale (MHz)	GFLOPS (FP32)
Arc Graphics 48EU Mobile	48	384	1800	1382
Arc Graphics 64EU Mobile	64	512	1750–2000	1792
Arc Graphics 112EU Mobile	112	896	2200	3942
Arc Graphics 128EU Mobile	128	1024	2200-2350	4608

Arc Battlemage Tile GPU

Intel Lunar Lake utilisera la microarchitecture GPU Intel Arc Battlemage Tile.

Caractéristiques

Intel Insider

À partir de Sandy Bridge , les processeurs graphiques incluent une forme de protection contre la copie numérique et de gestion des droits numériques (DRM) appelée Intel Insider , qui permet le décryptage des médias protégés au sein du processeur. Auparavant, il existait une technologie similaire appelée Protected Audio Video Path (PAVP).

HDCP

La technologie graphique Intel prend en charge la technologie HDCP , mais la prise en charge HDCP effective dépend de la carte mère de l'ordinateur.Intel Quick Sync Video est une technologie matérielle d'encodage et de décodage vidéo intégrée à certains processeurs Intel . Le nom « Quick Sync » fait référence à la conversion rapide (ou synchronisation) d'une vidéo, par exemple d'un DVD ou d'un Blu-ray, vers un format compatible avec un smartphone . Quick Sync a été introduit avec la 6e génération des microprocesseurs Sandy Bridge le 9 janvier 2011.

Technologie de virtualisation graphique

La technologie de virtualisation graphique (GVT) a été annoncée le 1er janvier 2014 et introduite en même temps qu'Intel Iris Pro. Les GPU intégrés Intel prennent en charge les méthodes de partage suivantes :

Passage direct (GVT-d) : le GPU est disponible pour une seule machine virtuelle sans être partagé avec d’autres machines.
Transfert d'API paravirtualisé (GVT-s) : le GPU est partagé par plusieurs machines virtuelles via un pilote graphique virtuel ; peu d'API graphiques sont prises en charge ( OpenGL , DirectX ), et le GPGPU n'est pas pris en charge.
Virtualisation GPU complète (GVT-g) : le GPU est partagé par plusieurs machines virtuelles (et par la machine hôte) selon un principe de partage de temps à l’aide d’un pilote graphique natif ; similaire aux technologies MxGPU d’AMD et vGPU de Nvidia, disponibles uniquement sur les cartes graphiques professionnelles ( Radeon Pro et Nvidia Quadro ).
Virtualisation GPU complète au niveau matériel ( SR-IOV ) : le GPU peut être partitionné et utilisé/partagé par plusieurs machines virtuelles et l’hôte grâce à une prise en charge matérielle intégrée, contrairement à GVT-g qui le fait au niveau logiciel (pilote).

La Gen9 (c'est-à-dire la partie graphique des processeurs Intel de la 6e à la 9e génération) est la dernière génération de la solution vGPU logicielle GVT-g (Intel® Graphics Virtualization Technology –g). La technologie SR-IOV (Single Root IO Virtualization) est prise en charge uniquement sur les plateformes équipées de processeurs Intel® Core™ « G » de 11e génération (anciennement Tiger Lake) ou plus récents. Par conséquent, les processeurs Rocket Lake (11e génération Intel) ne prennent pas en charge GVT-g ni SR-IOV , et ne bénéficient donc pas d'une prise en charge complète de la virtualisation. À partir de la 12e génération de processeurs Intel® Core™, les processeurs Intel pour ordinateurs de bureau et portables prennent en charge GVT-g et SR-IOV .

Plusieurs écrans

Ivy Bridge sont présentés comme compatibles avec trois écrans actifs, mais cela n'est possible que si deux des écrans sont configurés de manière identique, ce qui couvre de nombreuses configurations à trois écrans , mais pas toutes. Ceci s'explique par le fait que les chipsets ne comportent que deux boucles à verrouillage de phase (PLL) pour générer les DisplayPort permet de limiter le nombre de signaux d'horloge à une seule par connexion. Les adaptateurs passifs DisplayPort vers un autre connecteur ne sont pas considérés comme des connexions DisplayPort, car ils reposent sur la capacité du chipset à émettre un signal non-DisplayPort via le connecteur DisplayPort. Les adaptateurs actifs, qui intègrent une logique de conversion du signal DisplayPort vers un autre format, sont quant à eux considérés comme des connexions DisplayPort.

En utilisant deux connexions non-DisplayPort du même type de connexion (par exemple, deux connexions HDMI) et de la même fréquence d'horloge (comme lors de la connexion à deux moniteurs identiques à la même résolution), afin qu'une seule horloge de pixels unique puisse être partagée entre les deux connexions.

Une autre solution possible à trois moniteurs utilise le DisplayPort intégré sur un processeur mobile (qui n'utilise pas du tout de PLL de chipset) ainsi que deux sorties de chipset quelconques.

Haswell

Les cartes mères ASRock basées sur les chipsets Z87 et H87 prennent en charge trois écrans simultanément. Les cartes mères Asus basées sur le chipset H87 sont également présentées comme prenant en charge trois moniteurs indépendants simultanément.

Capacités (matériel GPU)

Microarchitecture – Socket	Marque				Graphique		Vulkan		OpenGL		Direct3D		Modèle de shader HLSL	OpenCL
Microarchitecture – Socket	Cœur	Xéon	Pentium	Céleron	Général	Marque graphique	Linux	Windows	Linux	Windows	Linux	Windows	Modèle de shader HLSL	Linux	Windows
Westmere – 1156	i3/5/7-xxx	2.1		10.1	4.1	Sandy Bridge – 1155		i3/5/7-2000	E3-1200	(B)900, (G)800 et (G)600	(B)800, (B)700, G500 et G400	6e	HD 3000 et 2000	3.3	3.1
Pont Ivy – 1155	i3/5/7-3000	E3-1200 v2	(G)2000 et A1018		4.1	Sandy Bridge – 1155		G1600, 1000 et 900	7e	HD 4000 et 2500	1.2	4.2	4.0	11.0	5.0	1.2 (Beignets)	1.2
Sentier de la baie – SoCs	Haswell – 1150	i3/5/7-4000	E3-1200 v3		(G)3000	G1800 et 2000	7.5e	HD 5000, 4600, 4400 et 4200 ; Iris Pro 5200, Iris 5000 et 5100	7e	1.2	1.2		4.0	11.0				4.6	4.3	12 ( fl 11_1 )
Broadwell – 1150	i3/5/7-5000	E3-1200 v4	3800		3700 et 3200	8e	Iris Pro 6200 et P6300, Iris 6100 et HD 6000, P5700, 5600, 5500, 5300 et HD Graphics (Broadwell)	1.3	4.6	4.4	11		1.2 (Beignet) / 3.0 (Néo)	2.0
Braswell – SoC	1.2 (Beignets)
Braswell – SoC	Lac Céleste – 1151	i3/5/7-6000	E3-1200 v5 E3-1500 v5	(G)4000	3900 et 3800		9e						HD 510, 515, 520, 530 et 535 ; Iris 540 et 550 ; Iris Pro 580			1.4 Mesa 25.0	1.3	4.6	12 ( fl 12_1 )		6.0	2.0 (Beignet) / 3.0 (Néo)
Lac Apollo – SoC	Gemini Lake – SoC	9,5e	UHD 600, 605				9e
Lac Kaby – 1151	m3/i3/5/7-7000	E3-1200 v6 E3-1500 v6	(G)4000	(G)3900 et 3800	HD 610, 615, 620, 630, Iris Plus 640, Iris Plus 650	2.0 (Beignet) / 3.0 (Néo)	2.1
Rafraîchissement du lac Kaby – 1151	i5/7-8000U	UHD 620
Lac Whiskey – 1151	i3/5/7-8000U	Lac Coffee – 1151	i3/5/7/9-8000 i3/5/7/9-9000	E-2100 E-2200	Or (G)5xxx			(G)49xx		UHD 630, Iris Plus 655
Lac de glace – 1526	i3/5/7-10xx(N)Gx	3.0 (Neo)
Lac du Tigre	i3/5/7-11xx(N)Gx	W-11xxxM	Or (G)7xxx	(G)6xxx	12e	Iris Xe, UHD	1.4	4.6		3.0 (Neo)		3.0 (Néo)

OpenCL 2.1 et 2.2 sont possibles grâce à une mise à jour logicielle sur le matériel OpenCL 2.0 (Broadwell+) avec les futures mises à jour logicielles.

La prise en charge dans Mesa est assurée par deux pilotes de type Gallium3D : le pilote Iris prend en charge le matériel Broadwell et les versions ultérieures , tandis que le pilote Crocus prend en charge Haswell et les versions antérieures . Le pilote Mesa i965 classique a été supprimé dans Mesa 22.0, mais il a continué à être maintenu dans le cadre de la branche Amber

Le nouveau pilote OpenCL, Mesa RustiCL, est écrit en Rust et est conforme à OpenCL 3.0 pour les cartes graphiques Intel XE avec Mesa 22.3. Les processeurs Intel Broadwell et supérieurs seront également conformes à OpenCL 3.0, avec de nombreuses fonctionnalités de la version 2.x. Pour les processeurs Intel Ivy Bridge et Haswell, la version cible est OpenCL 1.2. L'état actuel du développement est disponible sur mesamatrix.

Le pilote d'exécution NEO Compute prend en charge OpenCL 3.0 avec les versions 1.2, 2.0 et 2.1 incluses pour Broadwell et les processeurs supérieurs, ainsi que l'API Level Zero 1.3 pour Skylake et les processeurs supérieurs.

Toutes les méthodes de virtualisation GVT sont prises en charge depuis la famille de processeurs Broadwell avec KVM et Xen .

Capacités (accélération vidéo GPU)

Intel Quick Sync Video . Certains sont entièrement implémentés, d'autres seulement partiellement.

Algorithmes accélérés par le matériel

Algorithmes de compression et de décompression vidéo accélérés par matériel présents dans Intel Quick Sync Video
microarchitecture du processeur	Mesures		Algorithmes de compression et de décompression vidéo
microarchitecture du processeur	Mesures		H.265 (HEVC)	H.264 (MPEG-4 AVC)	H.262 (MPEG-2)	VC-1 /WMV9	JPEG / MJPEG	VP8	VP9	AV1
Westmere	Décoder		Encoder	Pont de sable	Décoder	Profils
Westmere	Résolution maximale	2048x2048	Encoder
Encoder	Profils	Ligne de base contrainte, Principale, Haute	Pont Ivy	Décoder		Profils
	Résolution maximale
	Encoder	Profils			Ligne de base contrainte, Principale, Haute	Simple, Principal
Résolution maximale
Haswell		Décoder	Profils	Partiel 8 bits	Principal, Haut, SHP, MHP	Principal	Simple, Principal, Avancé			Ligne de base	Encoder	Profils	Broadwell	Décoder	Profils	Partiel 8 bits et 10 bits		Principal	Simple, Principal, Avancé		0	Partiel		1080p
	Encoder		Profils				Principal, Haut
			Résolution maximale				1080/60p
		Lac Céleste	Décoder	Profils			Principal	Principal, Haut, SHP, MHP	Principal	Simple, Principal, Avancé	Ligne de base	0	0	Encoder	Profils	Principal	Principal, Haut	Principal	Lac Kaby Lac Coffee Rafraîchissement du lac Coffee Lac Whiskey Lac Ice Lac Comet	Décoder	Profils	Principal, Principal 10	Principal, Haut, MVC, Stéréo	Principal	Simple, Principal, Avancé	Ligne de base	0	0, 1, 2	Encoder	Profils	Principal	Principal, Haut	Principal	Prise en charge 8 bits 4:2:0 BT.2020 possible après pré/post-traitement	Lac du Tigre Lac Rocket	Décoder	Profils	jusqu'à Main 4:4:4 12	Principal, Haut	Principal	Simple, Principal, Avancé	Ligne de base	Encoder	Profils	jusqu'à Main 4:4:4 10	Principal, Haut	Principal	Lac Alder Lac Raptor	Décoder	Profils	jusqu'à Main 4:4:4 12	Principal, Haut	Principal	Simple, Principal, Avancé	Ligne de base	Encoder	Profils	jusqu'à Main 4:4:4 10	Principal, Haut	Principal	Lac Météore Lac Arrow	Décoder	Profils	jusqu'à Main 4:4:4 12	Ligne de base principale, élevée et contrainte	Principal	Ligne de base	0, 1, 2, 3	Principal 4:2:0 8/10
	Niveaux			6.1	5.2	Principal, Haut	Unifié	Unifié	6.1
	Résolution maximale			4320/60p	2160p	1080p	16k×16k	4320p/60p 16K x 4K	4320/60p 16K×16K (image fixe)
Encoder	Profils		jusqu'à Main 4:4:4 10	Ligne de base principale, élevée et contrainte			Ligne de base		0, 1, 2, 3	Principal 4:2:0 8/10
	Niveaux		6.1	5.2			-		-	6
	Résolution maximale		4320p/60p	2160/60p			16k×16k		4320p/60p 16K x 12K	4320p/30p

Famille Intel Pentium et Celeron

Famille Intel Pentium et Celeron	Accélération vidéo GPU
Famille Intel Pentium et Celeron	VED (Encodage/décodage vidéo)		H.265/HEVC	H.264/MPEG-4 AVC	H.262 (MPEG-2)	VC-1 /WMV9	JPEG / MJPEG	VP8	VP9
Braswell	Décoder	Profil	Principal	CBP, Main, High	Principal, Haut	Avancé
		Niveau	5	5.2	Haut	4
		Résolution maximale	4K×2K/30p	4K×2K/60p	1080/60p	1080/60p		4K×2K/60p	1080/30p
	Encoder	Profil
		Résolution maximale		4K×2K/30p	1080/30p	4K×2K/30p
		Lac Apollo		Décoder	Profil	Principal, Principal 10	CBP, Main, High	Principal, Haut	Avancé	1067 MP/s 4:2:0 800 MP/s 4:2:2 533 MP/s 4:4:4	0
Niveau	5.1		5.2		Haut	4
Résolution maximale			1080p240, 4k×2k/60p		1080/60p	1080/60p
Encoder	Profil		Principal	CBP, Main, High	1067 MP/s 4:2:0 800 MP/s 4:2:2 533 MP/s 4:4:4
	Niveau		5	5.2
	Résolution maximale		4K×2K/30p	1080p240, 4k×2k/60p		4K×2K/30p	480p30 (SW uniquement)
Lac Gemini	Décoder	Profil	Principal, Principal 10	CBP, Main, High	Principal, Haut	Avancé	1067 MP/s 4:2:0 800 MP/s 4:2:2 533 MP/s 4:4:4		0, 2
		Niveau	5.1	5.2	Haut	4
		Résolution maximale		1080p240, 4k×2k/60p	1080/60p	1080/60p
	Encoder	Profil	Principal	CBP, Main, High	Principal, Haut	1067 MP/s 4:2:0 800 MP/s 4:2:2 533 MP/s 4:4:4	0
		Niveau	4	5.2	Haut
		Résolution maximale	4K×2K/30p	1080p240, 4k×2k/60p	1080/60p			4K×2K/30p

Famille Intel Atom

Famille Intel Atom	Accélération vidéo GPU
Famille Intel Atom	VED (Encodage/décodage vidéo)		H.265/HEVC	H.264/MPEG-4 AVC	MPEG-4 Visuel	H.263	H.262 (MPEG-2)	VC-1 /WMV9	JPEG / MJPEG	VP8	VP9
Sentier de la baie-T	Décoder	Profil			Principal			0
		Résolution maximale			4K×2K/30p			1080/60p		4K×2K/30p	4K×2K/30p
		Encoder			Profil	Principal, Haut	Principal	-		-
	Niveau				5.1	Haut	-	-
	Résolution maximale				4K×2K/30p	1080/60p	1080/30p	-		1080/30p
	Sentier des Cerisiers -T	Décoder			Profil	Principal	CBP, Main, High	Simple		Principal	Avancé	1067 Mbit/s – 4:2:0 800 Mbit/s – 4:2:2
Niveau			5		5.2		Haut	4
Résolution maximale			4K×2K/30p		4K×2K/60p, 1080p à 240p	480/30p	480/30p	1080/60p	1080/60p	4K×2K/30p	1080/30p
Encoder		Profil					1067 Mbit/s – 4:2:0 800 Mbit/s – 4:2:2		d'open source et hackers de contribuer au développement de pilotes et de porter ces pilotes sur différents systèmes d'exploitation, sans avoir besoin de rétro-ingénierie . Plus d articles de Worldlex Wiki Revenez a l index pour explorer davantage de pages sur l histoire, la science, la culture, la geographie et la societe en francais. Explorer l index Worldlex Wiki Encyclopedie et articles de reference en francais A propos Conditions Confidentialite Contact
