Un registre de contrôle est un registre de processeur qui modifie ou contrôle le comportement général d'un processeur ou d'un autre périphérique numérique. Les tâches courantes ...
Les premiers processeurs ne disposaient pas de registres de contrôle dédiés et s'appuyaient sur un ensemble limité de signaux et d'indicateurs internes. Lorsque IBM a développé une version de pagination du System/360 , ils ont ajouté 16 registres de contrôle à la conception de ce qui est devenu le 360/67 . IBM n'a pas fourni de registres de contrôle sur d'autres modèles S/360, mais en a fait un élément standard du System/370 , bien qu'avec des affectations de registres et de bits différentes. Au fur et à mesure qu'IBM a ajouté de nouvelles fonctionnalités à l'architecture, par exemple, DAS , S/370-XA , S/370-ESA , ESA/390 , ils ont ajouté des champs supplémentaires aux registres de contrôle. Avec z/Architecture , IBM a doublé la taille du registre de contrôle à 64 bits.
Registres de contrôle dans IBM 360/67
Sur le 360/67 , CR0 et CR2 sont utilisés par la traduction d'adresse, CR 4-6 contiennent divers indicateurs, notamment les masques d'interruption et le mode de contrôle étendu, et CR 8-14 contiennent les paramètres de commutation sur l'unité de configuration 2167.
M67 CR0
Le registre de contrôle 0 contient l'adresse de la table de segments pour la traduction d'adresses dynamique.
M67 CR2
Le registre de contrôle 2 est le registre d'adresses d'exception de relocalisation.
M67 CR4
CR4 est le registre de masque étendu pour les canaux 0 à 31. Chaque bit correspond au masque de canal 1/0 pour le canal correspondant.
M67 CR5
CR5 est réservé au registre de masque étendu pour les canaux 32 à 63. Chaque bit correspond au masque de canal 1/0 pour le canal correspondant.
M67 CR6
CR6 contient deux indicateurs de mode ainsi que des extensions aux bits de masque PSW.
Drapeaux et masques CR6
Champ
Peu
Description
0
0
Extension du masque de contrôle de la machine pour le contrôleur de canal o
1
1
Extension du masque de contrôle de la machine pour le contrôleur de canal 1
2-3
Réservé aux contrôleurs de canal 2-3
4-7
Non attribué
8
8
Mode de contrôle étendu
9
9
Bit de contrôle de configuration
10-23
Non attribué
24-31
Masquage d'interruption externe
24
Minuteur
25
Touche d'interruption
26
Alerte de dysfonctionnement - CPU 1 (Ext. Sig. 2)
27
Alerte de dysfonctionnement - CPU 2 (Ext. Sig. 3)
28
Réservé (Ext. Sig. 4)
29
Réservé (Ext. Sig. 5)
30
Interruption externe - CPU 1, 2 (Ext. Sig. 6)
31
Réservé (Ext. Sig. 7)
M67 CR8
Le registre de contrôle 8 contient les affectations des unités de stockage de processeur 1 à 4 aux unités centrales de traitement (CPU) et aux contrôleurs de canal (CC).
Affectation des unités de stockage 1 à 4 du processeur
Peu
Description
0
Unité de stockage du processeur 1 vers CPU 1
1
Unité de stockage du processeur 1 vers CPU 2
2-3
Réservé aux CPU 3-4
4
Unité de stockage du processeur 1 à CC 0
5
Unité de stockage du processeur 1 à CC 1
6-7
Réservé aux CC 3-4
8
Unité de stockage du processeur 2 vers CPU 1
9
Unité de stockage du processeur 2 vers CPU 2
10-11
Réservé aux CPU 3-4
12
Unité de stockage du processeur 2 à CC 0
13
Unité de stockage du processeur 2 à CC 1
14-15
Réservé aux CC 3-4
16
Unité de stockage du processeur 3 vers CPU 1
17
Unité de stockage du processeur 3 vers CPU 2
18-19
Réservé aux CPU 3-4
20
Unité de stockage du processeur 3 à CC 0
21
Unité de stockage du processeur 3 à CC 1
22-23
Réservé aux CC 3-4
24
Unité de stockage du processeur 4 vers CPU 1
25
Unité de stockage du processeur 4 vers CPU 2
26-27
Réservé aux CPU 3-4
28
Unité de stockage du processeur 4 à CC 0
29
Unité de stockage du processeur 4 à CC 1
30-31
Réservé aux CC 3-4
M67 CR9
Le registre de contrôle 9 contient les affectations des unités de stockage de processeur 5 à 8 aux unités centrales de traitement (CPU) et aux contrôleurs de canal (CC).
Affectation des unités de stockage 1 à 4 du processeur
Peu
Description
0
Unité de stockage du processeur 5 vers CPU 1
1
Unité de stockage du processeur 5 vers CPU 2
2-3
Réservé aux CPU 3-4
4
Unité de stockage du processeur 5 à CC 0
5
Unité de stockage du processeur 5 à CC 1
6-7
Réservé aux CC 3-4
8
Unité de stockage du processeur 6 à CPU 66
9
Unité de stockage du processeur 6 vers CPU 2
10-11
Réservé aux CPU 3-4
12
Unité de stockage du processeur 6 à CC 0
13
Unité de stockage du processeur 6 à CC 1
14-15
Réservé aux CC 3-4
16
Unité de stockage du processeur 7 vers CPU 1
17
Unité de stockage du processeur 7 vers CPU 2
18-19
Réservé aux CPU 3-4
20
Unité de stockage du processeur 7 à CC 0
21
Unité de stockage du processeur 7 à CC 1
22-23
Réservé aux CC 3-4
24
Unité de stockage du processeur 8 vers CPU 1
25
Unité de stockage du processeur 8 vers CPU 2
26-27
Réservé aux CPU 3-4
28
Unité de stockage du processeur 8 à CC 0
29
Unité de stockage du processeur 8 à CC 1
30-31
Réservé aux CC 3-4
M67 CR10
Le registre de contrôle 10 contient les codes d’attribution d’adresse de stockage du processeur.
Codes d'affectation des bits 11 à 14 de l'adresse de stockage du processeur
Peu
Code d'adresse de départ pour
0-3
Unité de stockage du processeur 1
4-7
Unité de stockage du processeur 2
8-11
Unité de stockage du processeur 3
12-15
Unité de stockage du processeur 4
16-19
Unité de stockage du processeur 5
20-23
Unité de stockage du processeur 6
24-27
Unité de stockage du processeur 7
28-31
Unité de stockage du processeur 8
M67 CR11
Le registre de contrôle 11 contient les affectations du contrôleur de canal (CC).
Partitionnement du contrôleur de canal CR11 (CC)
Peu
Description
0
CC 0 disponible sur CPU 1
1
CC 0 disponible sur CPU 2
2-3
Réservé aux processeurs 3-4
4
CC 1 disponible sur CPU 1
5
CC 1 disponible sur CPU 2
6-7
Réservé aux processeurs 3-4
8-15
Non attribué
16
CPU 1 à CC 0 uniquement
17
CPU 1 à CC 1 uniquement
18-19
Réservé aux CC 2-3
20
CPU 2 à CC 0 uniquement
21
CPU 2 vers CC 1 uniquement
22-23
Réservé aux CC 2-3
24-31
Non attribué
M67 CR12
CR12 contient le partitionnement de l'unité de contrôle des E/S.
Unité de contrôle E/S CR12 1-16 Partitionnement
Peu
Unité de contrôle E/S
Interface
0
1
1
1
2
2
2
1
3
2
4
3
1
5
2
6
4
1
7
2
8
5
1
9
2
10
6
1
11
2
12
7
1
13
2
14
8
1
15
2
16
9
1
17
2
18
10
1
19
2
20
11
1
21
2
22
12
1
23
2
24
13
1
25
2
26
14
1
27
2
28
15
1
29
2
30
16
1
31
2
M67 CR13
Le CR13 contient le partitionnement de l'unité de contrôle des E/S.
Unité de contrôle E/S CR13 17-32 Partitionnement
Peu
Unité de contrôle E/S
Interface
0
17
1
1
2
2
18
1
3
2
4
19
1
5
2
6
20
1
7
2
8
21
1
9
2
10
22
1
11
2
12
23
1
13
2
14
24
1
15
2
16
25
1
17
2
18
26
1
19
2
20
27
1
21
2
22
28
1
23
2
24
29
1
25
2
26
30
1
27
2
28
31
1
29
2
30
32
1
31
2
M67 CR14
Le CR14 contient des indicateurs.
Indicateurs CR14
Peu
Indicateur
0-27
Non attribué
22
2167 Mise sous tension
23
Non attribué
24
Contrôle direct, CPU 1
25
Contrôle direct, CPU 2
26-27
Non attribué
28
Préfixe, CPU 1
29
Préfixe, CPU 2
30-31
Non attribué
Registres de contrôle dans IBM S/390
Les registres de contrôle de l'ESA/390 sur l' IBM S/390 sont une amélioration évolutive des registres de contrôle des processeurs ESA/370 , S/370-XA et S/370 . Pour plus de détails sur les champs qui dépendent de fonctions spécifiques, consultez les principes de fonctionnement.
Registres de contrôle ESA/390
CR
morceaux
Champ
0
1
Suppression du SSM
0
2
Contrôle de synchronisation d'horloge TOD
0
3
Contrôle de protection à faible adresse
0
4
Contrôle des autorités d'extraction
0
5
Contrôle de l'espace secondaire
0
6
Contrôle de remplacement de la protection de récupération
0
7
Contrôle de protection de stockage prioritaire
0
8-12
Format de traduction
0
13
Contrôle du registre AFP
0
14
Contrôle vectoriel
0
15
Contrôle de la fonction d'espace d'adressage
0
16
Masque de sous-classe d'alerte de dysfonctionnement
0
17
Masque de sous-classe de signal d'urgence
0
18
Masque de sous-classe d'appel externe
0
19
Masque de sous-classe de vérification de synchronisation d'horloge TOD
0
20
Masque de sous-classe de comparateur d'horloge
0
21
Masque de sous-classe de temporisateur CPU
0
22
Masque de sous-classe de signal de service
0
24
Réglé sur 1
0
25
Masque de sous-classe de clé d'interruption
0
26
Réglé sur 1
0
27
Masque de sous-classe ETR
0
28
Appel de programme rapide
0
29
Contrôle de la cryptographie
1
0
Contrôle d'événement de commutation d'espace primaire
1
1-19
Origine de la table de segments primaires
1
22
Contrôle du sous-groupe d'espace primaire
1
23
Contrôle primaire de l'espace privé
1
24
Contrôle des événements d'altération du stockage primaire
1
25-31
Longueur de la table de segments primaires
2
1-25
Origine de la table de contrôle des unités répartissables
3
0-15
Masque de touche PSW
3
16-31
ASN secondaire
4
0-15
Indice d'autorisation
4
16-31
ASN primaire
5
0
Contrôle de liaison de sous-système
5
1-24
Origine de la table de liaison
5
25-31
Longueur de la table de liaison
5
1-25
Lorsque le contrôle de la fonction d'espace d'adressage est un, entrée de table primaire-ASN-seconde
6
0-7
Masque de sous-classe d'interruption d'E/S
7
1-19
Origine de la table de segments secondaires
7
22
Contrôle du sous-groupe d'espace secondaire
7
23
Contrôle de l'espace privé secondaire
7
24
Contrôle des événements d'altération du stockage secondaire
7
25-31
Longueur de la table de segments secondaires
8
0-15
Indice d'autorisation étendu
8
16-31
Masques de surveillance
9
0
Masque d'événement de ramification réussie
9
1
Masque d'événement de récupération d'instructions
9
2
Masque d'événement de modification de stockage
9
3
Masque d'événement d'altération GR
9
4
Masque d'événement Store-using-real-address
9
8
Contrôle des adresses de succursales
9
10
Contrôle de l'espace de stockage et de modification
9
16-31
Masques à registre général PER
10
1-31
Adresse de départ PER
11
1-31
Adresse de fin PER
12
0
Contrôle de la trace des branches
12
1-29
Adresse d'entrée de trace
12
30
Contrôle de trace ASN
12
31
Contrôle de trace explicite
13
0
Contrôle des événements par commutateur d'espace domestique
13
1-19
Origine de la table des segments d'accueil
13
23
Contrôle de l'espace privé à la maison
13
24
Stockage à domicile, modification, contrôle des événements
13
25-31
Longueur de la table des segments d'accueil
14
0
Réglé sur 1
14
1
Réglé sur 1
14
2
Contrôle de la zone de sauvegarde étendue
14
3
Masque de sous-classe en attente de rapport de canal
14
4
Masque de sous-classe de récupération
14
5
Masque de sous-classe de dégradation
14
6
Masque de sous-classe de dommages externes
14
7
Masque de sous-classe d'avertissement
14
10
Contrôle de l'horloge TOD-contrôle de substitution
14
12
Contrôle de traduction ASN
14
13-31
Origine de la première table ASN
15
1-28
Adresse d'entrée de la pile de liaison
Registres de contrôle dans IBM z/Architecture
Les registres de contrôle de z/Architecture sont une amélioration évolutive des registres de contrôle de l' ESA/390 antérieur sur les processeurs IBM S/390 . Pour plus de détails sur les champs qui dépendent de fonctionnalités spécifiques, consultez les principes de fonctionnement. Étant donné que z/Architecture étend les registres de contrôle de 32 bits à 64 bits, la numérotation des bits diffère de celle de l'ESA/390.
Registres de contrôle du mode z/Architecture
CR
morceaux
Champ
0
8
Contrôle de l'exécution des transactions
0
9
Remplacement du filtrage des interruptions de programme d'exécution transactionnelle
0
10
Contrôle du signe du comparateur d'horloge
0
13
Contrôle des compteurs cryptographiques
0
14
Contrôle d'activité-instrumentation-extension du processeur
0
15
Contrôle mesure-compteur-extraction-autorisation
0
30
Masque de sous-classe de piste d'avertissement
0
32
Contrôle d'horloge TRACE TOD
0
33
Suppression du SSM
0
34
Contrôle de synchronisation d'horloge TOD
0
35
Contrôle de protection à faible adresse
0
36
Contrôle des autorités d'extraction
0
37
Contrôle de l'espace secondaire
0
38
Contrôle de remplacement de la protection de récupération
0
39
Contrôle de protection de stockage prioritaire
0
40
Contrôle d'activation DAT amélioré
0
43
Contrôle d'activation de la protection de l'exécution des instructions
0
44
Contrôle de réutilisation ASN et LX
0
45
Contrôle du registre AFP
0
46
Contrôle d'activation vectorielle
0
48
Masque de sous-classe d'alerte de dysfonctionnement
0
48
Masque de sous-classe d'alerte de dysfonctionnement
0
49
Masque de sous-classe de signal d'urgence
0
50
Masque de sous-classe d'appel externe
0
52
Masque de sous-classe de comparateur d'horloge
0
53
Masque de sous-classe de temporisateur CPU
0
54
Masque de sous-classe de signal de service
0
56
Initialisé à 1
0
57
Masque de sous-classe de clé d'interruption
0
58
Masque de sous-classe d'alerte de mesure
0
59
Masque de sous-classe d'alerte de temporisation
0
61
Contrôle de la cryptographie
1
0-51
Élément de contrôle de l'espace d'adressage principal (ASCE) Origine de la table de région principale Origine de la table de segments principale Origine du jeton d'espace réel principal
1
54
Contrôle du sous-groupe d'espace primaire
1
55
Contrôle primaire de l'espace privé
1
56
Événement de modification du stockage primaire
1
57
Contrôle d'événement de commutation d'espace primaire
1
58
Contrôle primaire de l'espace réel
1
60-61
Contrôle de type désignation primaire
1
62-63
Longueur de la table principale
2
33-57
Origine de la table de contrôle des unités répartissables
2
59
Contrôle d'activation des installations de stockage surveillées
2
61
Portée du diagnostic de transaction
2
62-63
Contrôle de diagnostic des transactions
3
0-31
Numéro d'instance de la deuxième entrée de table ASN secondaire
3
32-47
Masque de touche PSW
3
48-63
ASN secondaire
4
0-31
Numéro d'instance de la deuxième entrée de table ASN principale
4
32-47
Indice d'autorisation
4
48-63
ASN primaire
5
33-57
Origine de l'entrée de la table primaire-ASN-seconde
6
32-39
Masque de sous-classe d'interruption d'E/S
7
0-51
Élément de contrôle de l'espace d'adressage secondaire (ASCE) Origine de la table de région secondaire Origine de la table de segments secondaire Origine du jeton d'espace réel secondaire
7
54
Contrôle du sous-groupe d'espace secondaire
7
55
Contrôle de l'espace privé secondaire
7
56
Contrôle des événements d'altération du stockage secondaire
7
58
Contrôle secondaire de l'espace réel
7
60-61
Contrôle de type désignation secondaire
7
62-63
Longueur de la table secondaire
8
16-31
Masques de surveillance améliorés
8
32-47
Indice d'autorisation étendu
8
48-63
Masques de surveillance
9
32
Masque d'événement de ramification réussie
9
33
Masque d'événement de récupération d'instructions
9
34
Masque d'événement de modification de stockage
9
35
Masque d'événement de modification de clé de stockage
9
36
Masque d'événement Store-using-real-address
9
37
Masque d'événement de détection d'adresse zéro
9
38
Masque d'événement de fin de transaction
9
39
Masque d'événement d'annulation de récupération d'instruction
9
40
Contrôle des adresses de succursales
9
41
Contrôle de suppression d'événements PER
9
43
Contrôle de l'espace de stockage et de modification
10
0-63
Adresse de départ PER
11
0-63
Adresse de fin PER
12
0
Contrôle de la trace des branches
12
1
Contrôle de mode-trace
12
2-61
Adresse d'entrée de trace
12
62
Contrôle de trace ASN
12
63
Contrôle de trace explicite
13
0-51
Élément de contrôle de l'espace d'adressage d'origine (ASCE) Origine de la table de régions d'origine Origine de la table de segments d'origine Origine du jeton d'espace réel d'origine
13
55
Contrôle de l'espace privé à la maison
13
56
Stockage-modification-événement à domicile
13
57
Contrôle des événements par commutateur d'espace domestique
13
58
Contrôle secondaire de l'espace réel
13
60-61
Contrôle de type de désignation de domicile
13
62-63
Longueur de la table d'accueil
14
32
Réglé sur 1
14
33
Réglé sur 1
14
34
Contrôle étendu de la zone de sauvegarde (mode de compatibilité ESA/390)
seulement)
14
35
Masque de sous-classe en attente de rapport de canal
14
36
Masque de sous-classe de récupération
14
37
Masque de sous-classe de dégradation
14
38
Masque de sous-classe de dommages externes
14
39
Masque de sous-classe d'avertissement
14
42
Contrôle de l'horloge TOD-contrôle de substitution
Le registre CR0 est long de 32 bits sur les processeurs 386 et supérieurs. Sur les processeurs x64 en mode long , il (et les autres registres de contrôle) est long de 64 bits. CR0 possède divers indicateurs de contrôle qui modifient le fonctionnement de base du processeur. Le registre CR0 est la version 32 bits de l'ancien registre Machine Status Word (MSW). Le registre MSW a été étendu au registre de contrôle avec l'apparition du processeur i386.
Si 1, activez la pagination et utilisez le registre § CR3, sinon désactivez la pagination.
CR1
Réservé, le CPU lancera une exception # UD en essayant d'y accéder.
CR2
Contient une valeur appelée adresse linéaire de défaut de page (PFLA). Lorsqu'un défaut de page se produit, l'adresse à laquelle le programme a tenté d'accéder est stockée dans le registre CR2.
CR3

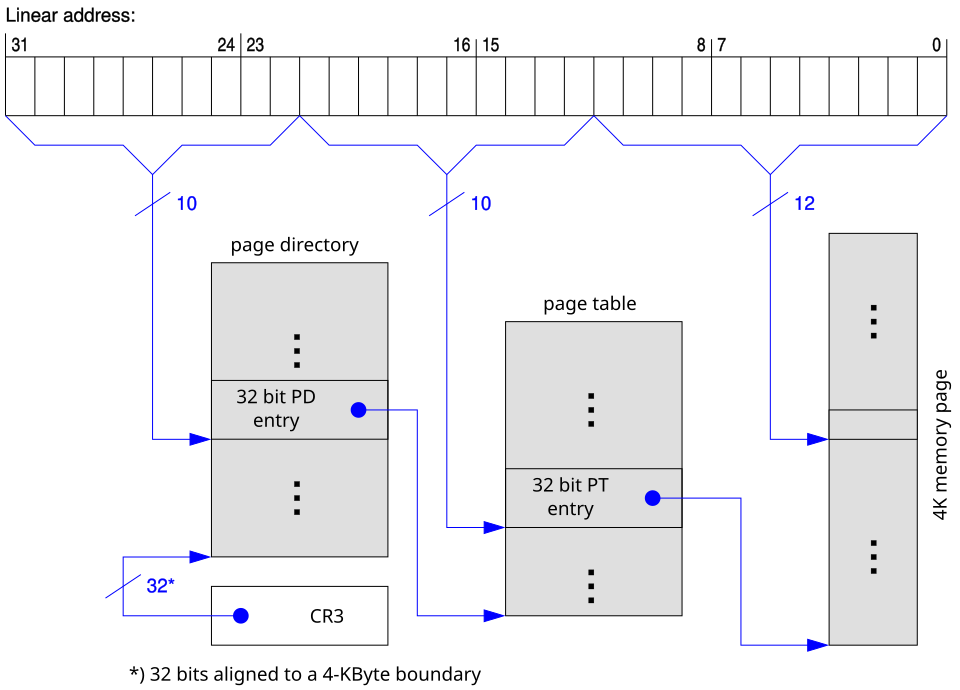

Utilisation typique de CR3 dans la traduction d'adresses avec des pages de 4 Ko
Utilisé lorsque l'adressage virtuel est activé, donc lorsque le bit PG est défini dans CR0. CR3 permet au processeur de traduire les adresses linéaires en adresses physiques en localisant le répertoire de pages et les tables de pages pour la tâche en cours. En général, les 20 bits supérieurs de CR3 deviennent le registre de base du répertoire de pages (PDBR), qui stocke l'adresse physique du premier répertoire de pages. Si le bit PCIDE dans CR4 est défini, les 12 bits les plus bas sont utilisés pour l' identifiant de contexte de processus (PCID).
Si cette option est définie, l'instruction RDTSC ne peut être exécutée que dans l'anneau 0 , sinon RDTSC peut être utilisé à n'importe quel niveau de privilège.
Si cette option est définie, l'accès aux données dans un anneau supérieur génère une erreur .
22
PKE
Activation de la clé de protection
Voir le manuel du développeur de logiciels pour les architectures Intel 64 et IA-32.
23
CET
Technologie de contrôle du flux
Si cette option est définie, elle active la technologie de contrôle du flux.
24
PKS
Activer les clés de protection pour les pages en mode superviseur
Si cette option est définie, chaque adresse linéaire en mode superviseur est associée à une clé de protection lorsque la pagination à 4 ou 5 niveaux est utilisée.
25
UINTR
Activation des interruptions utilisateur
Si cette option est définie, elle active les interruptions interprocesseurs en mode utilisateur et leurs instructions et structures de données associées.
63-26
—
(Réservé)
—
CR5–7
Réservé, même cas que CR1.
Registres de contrôle supplémentaires dans Intelx86-64série
LMSLE (Activation de la limite de segment en mode long)
14
FFXSR (Sauvegarde rapide des effets FX/STOR)
15
TCE (Extension du cache de traduction)
16
Réservé
17
MCOMMIT (activation de l'instruction MCOMMIT)
18
INTWB (Activation de l'interruptibilité WBINVD/WBNOINVD)
19
Réservé
20
UAIE (Activation de l'ignorance des adresses supérieures)
21
AIBRSE (Activation automatique de l'IBRS)
22–63
Réservé
CR8
CR8 est un nouveau registre accessible en mode 64 bits à l'aide du préfixe REX. CR8 est utilisé pour hiérarchiser les interruptions externes et est appelé registre de priorité des tâches (TPR).
L' architecture AMD64 permet au logiciel de définir jusqu'à 15 classes de priorité d'interruption externes. Les classes de priorité sont numérotées de 1 à 15, la classe de priorité 1 étant la plus basse et la classe de priorité 15 la plus élevée. CR8 utilise les quatre bits de poids faible pour spécifier une priorité de tâche et les 60 bits restants sont réservés et doivent être écrits avec des zéros.
Le logiciel système peut utiliser le registre TPR pour empêcher temporairement les interruptions de faible priorité d'interrompre une tâche de haute priorité. Pour ce faire, il faut charger le registre TPR avec une valeur correspondant à l'interruption de priorité la plus élevée à bloquer. Par exemple, le chargement du registre TPR avec une valeur de 9 (1001b) bloque toutes les interruptions avec une classe de priorité de 9 ou moins, tout en permettant la reconnaissance de toutes les interruptions avec une classe de priorité de 10 ou plus. Le chargement du registre TPR avec 0 active toutes les interruptions externes. Le chargement du registre TPR avec 15 (1111b) désactive toutes les interruptions externes.
Le TPR est remis à 0 lors de la réinitialisation.
XCR0 et XSS
XCR0, ou Extended Control Register 0, est un registre de contrôle qui est utilisé pour basculer le stockage ou le chargement de registres liés à des fonctionnalités spécifiques du processeur à l'aide des instructions XSAVE/XRSTOR. Il est également utilisé avec certaines fonctionnalités pour activer ou désactiver la capacité du processeur à exécuter les instructions correspondantes. Il peut être modifié à l'aide de la lecture privilégiée XSETBV à l'aide des instructions non privilégiées XGETBV.
Il existe également le MSR IA32_XSS, qui se trouve à l'adresse DA0h. Le MSR IA32_XSS contrôle les bits de XCR0 qui sont considérés comme l'état du « superviseur » et qui devraient être invisibles pour les programmes normaux. Il fonctionne avec les instructions privilégiées XSAVES et XRSTORS en ajoutant l'état du superviseur aux données avec lesquelles ils fonctionnent. En termes simples, si l'état X87 était activé dans XCR0 et l'état PT était activé dans IA32_XSS, l'instruction XSAVE ne stockerait que l'état X87, tandis que l'instruction privilégiée XSAVES stockerait à la fois les états X87 et PT. Comme il s'agit d'un MSR, il est accessible à l'aide des instructions RDMSR et WRMSR.
Peu
But
0–7
Réservé ; doit être 0.
8
PT (Permet la sauvegarde et le chargement de neuf MSR de trace de processeur.)
10
État de l'ID de l'espace d'adressage du processeur (PASID)
11
État utilisateur de la technologie de contrôle de flux (CET)
12
État du superviseur de la technologie d'application du contrôle de flux (CET)
13
HDC (Permet la sauvegarde et le chargement du MSR IA32_PM_CTL1.)
14
État des interruptions utilisateur (UINTR)
15
État de l'enregistrement de la dernière branche (LBR)
16
HWP (permet la sauvegarde/le chargement de IA32_HWP_REQUEST MSR)
Worldlex Wiki
