Station FM diffusant sur 91,7 MHz, visible sur le spectrogramme SDRpp
Les diagrammes en cascade sont souvent utilisés pour illustrer l'évolution temporelle de phénomènes bidimensionnels. Un diagramme spectral en cascade tridimensionnel est un graphique où plusieurs courbes de données, généralement des spectres , sont affichées simultanément. Ces courbes sont généralement décalées horizontalement et verticalement, les courbes les plus proches masquant celles situées plus loin. Il en résulte une série de formes en « montagne » qui semblent juxtaposées. Le diagramme en cascade est souvent utilisé pour montrer comment des informations bidimensionnelles évoluent en fonction du temps ou d'une autre variable, comme la vitesse de rotation . Il est également fréquemment utilisé pour représenter des spectrogrammes ou la décroissance spectrale cumulativel'estimation de la densité spectrale montrent le spectre du signal à intervalles de temps successifs.
Spectres à différents régimes moteur lors des essais de moteurs.

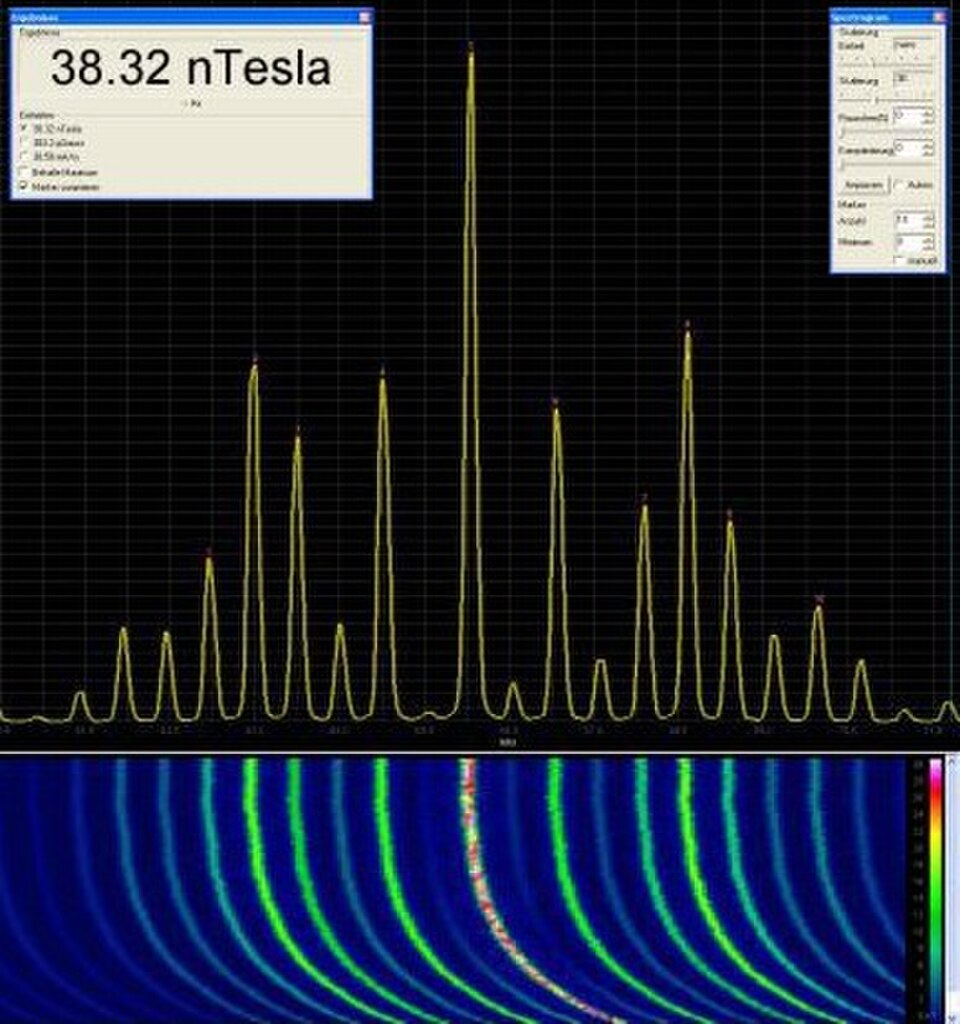

La partie supérieure de ce diagramme représente le spectre de fréquence d'une alimentation à découpage moderne utilisant la technique d'étalement de spectre . La partie inférieure est un graphique en cascade illustrant l'évolution du spectre de fréquence au cours du temps pendant la phase de montée en température de l'alimentation.Spectrogramme et trois styles de diagramme en cascade d'une séquence sifflée de trois notes en fonction du temps
