Rose des vents

Une rose des vents , aussi appelée rose des vents , est un diagramme polaire indiquant l'orientation des points cardinaux ( nord , est , sud et ouest ) et de leurs points intermédiaires . Elle figure sur les compas (y compris magnétiques ), les cartes (comme les réseaux de roses des vents ) et les monuments. Elle est particulièrement répandue dans les systèmes de navigation , notamment les cartes marines , les balises non directionnelles (NDB), les systèmes VOR ( radiophare omnidirectionnel VHF ) et les systèmes de navigation par satellite ( GPS ).

Des études d'anthropologie linguistique ont montré que la plupart des communautés humaines possèdent quatre points cardinaux . Les noms donnés à ces directions proviennent généralement de caractéristiques géographiques locales (par exemple, « vers les collines », « vers la mer »), d'astres (notamment le soleil) ou de caractéristiques atmosphériques (vents, température). La plupart des populations nomades tendent à utiliser le lever et le coucher du soleil pour désigner l'est et l'ouest, et la direction des vents dominants pour désigner le nord et le sud.

Les anciens Grecs utilisaient à l'origine des systèmes distincts de points cardinaux et de vents. Les quatre points cardinaux grecs ( arctos , anatole , mesembria et dusis ) étaient basés sur les astres et servaient à l'orientation. Les quatre vents grecs ( Boreas , Notos , Eurus et Zéphyr ) étaient réservés à la météorologie . Cependant, les deux systèmes se sont progressivement confondus, et les noms des vents ont fini par désigner également les directions cardinales.

Dans ses études météorologiques, Aristote identifia dix vents distincts : deux vents nord-sud ( Apartias , Notos ) et quatre vents est-ouest soufflant de différentes latitudes : le cercle polaire arctique ( Meses , Thrascias ), l’ horizon du solstice d’été ( Caecias , Argestes ), l’ équinoxe ( Apeliotes , Zéphyr ) et le solstice d’hiver ( Eurus , Lips ). Le système d’Aristote était asymétrique. Pour rétablir l’équilibre, Timosthène de Rhodes ajouta deux vents, donnant naissance à la rose des vents classique à douze dimensions, et commença à utiliser les vents pour indiquer la direction géographique en navigation. Ératosthène, quant à lui, soustraya deux vents au système d’Aristote, aboutissant à la rose des vents classique à huit dimensions.

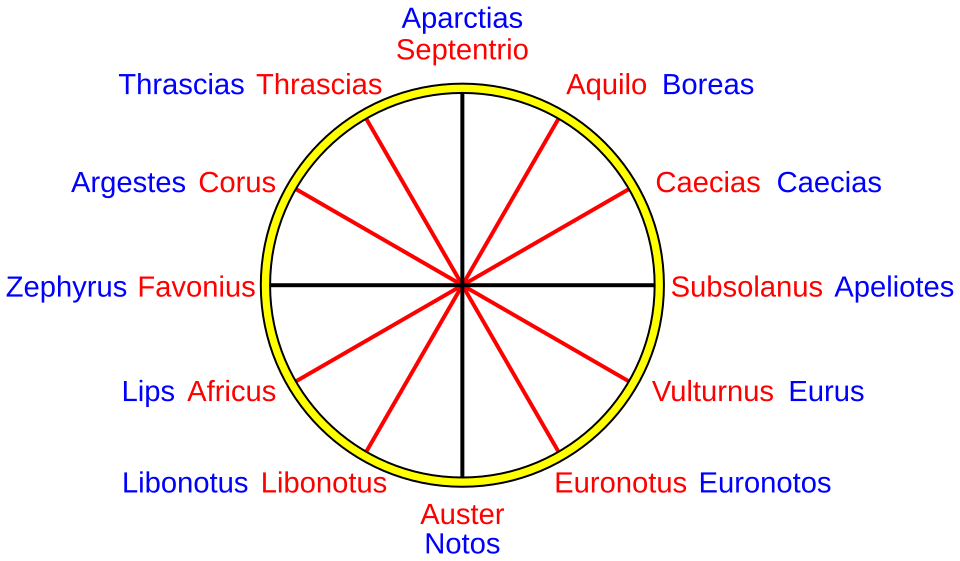

Les Romains (par exemple Sénèque , Pline ) ont adopté le système grec des 12 vents et ont remplacé ses noms par des équivalents latins , par exemple Septentrio , Subsolanus , Auster , Favonius , etc. Le De architectura de l'architecte romain Vitruve décrit 24 vents.

Selon le chroniqueur Einhard ( vers 830 ), le roi franc Charlemagne aurait lui-même donné ses propres noms aux douze vents classiques. Durant les Grandes Invasions , les noms germaniques des points cardinaux se sont intégrés aux langues romanes , où ils ont remplacé les noms latins borealis (nord), australis (sud), occidentalis (ouest) et orientalis (est).

Le tableau suivant donne une équivalence approximative entre la rose des vents classique à 12 points et les directions de la boussole moderne (les directions sont imprécises car on ne sait pas clairement à quels angles les vents classiques sont censés être les uns par rapport aux autres ; certains ont soutenu qu'ils devraient être espacés de manière égale de 30 degrés chacun ; pour plus de détails, voir l'article sur les vents de la boussole classique ).

La rose des vents sidérale délimite les points cardinaux par la position des étoiles (« étoiles directrices », à ne pas confondre avec les étoiles du zénith ) dans le ciel nocturne, plutôt que par les vents. Les navigateurs arabes de la mer Rouge et de l’ océan Indien , qui dépendaient de la navigation astronomique , utilisaient une rose des vents sidérale à 32 points avant la fin du Xᵉ siècle. Dans l’ hémisphère Nord , l’étoile polaire ( Polaris ), stable, servait de repère pour l’axe nord-sud ; la Croix du Sud, moins stable, était utilisée dans l’ hémisphère Sud , car l’étoile polaire australe ( Sigma Octantis ) est trop faible pour être facilement visible à l’œil nu depuis la Terre. Les trente autres points de la rose des vents sidérale étaient déterminés par les positions de lever et de coucher de quinze étoiles brillantes. En lisant du nord au sud, dans leur ordre chronologique, il s’agit de :

La moitié ouest de la rose correspond aux mêmes étoiles à leur position de coucher. La position réelle de ces étoiles n'est qu'approximative de leurs rhumbes théoriques équidistants sur la boussole sidérale. Les étoiles de même déclinaison formaient une « constellation linéaire » ou kavenga pour s'orienter au fil de la nuit.

Une boussole sidérale similaire était utilisée par les navigateurs polynésiens et micronésiens dans l'océan Pacifique, bien que différentes étoiles aient été utilisées dans un certain nombre de cas, regroupées autour de l'axe est-ouest.

En Europe, le système classique des douze vents continua d'être enseigné dans les établissements scolaires durant le Moyen Âge, mais les marins de la Méditerranée développèrent leur propre système à huit vents. Ils utilisaient des noms issus de la langue vénitienne commune , composée principalement de termes ligures , mêlés de vénitiens , siciliens , provençaux , catalans , grecs et arabes provenant du bassin méditerranéen.

• (N) Tramontane
• (NE) Greco (ou Bora)
• (E) Levant
• (SE) Scirocco (ou Exaloc)
• (S) Ostro (ou Mezzogiorno)
• (SW) Libeccio (ou Garbino)
• (W) Ponente
• (NW) Maestro (ou Mistral)

L'origine exacte de la rose des vents est obscure. Seuls deux de ses noms de points ( Ostro , Libeccio ) ont une étymologie classique ; les autres semblent avoir une origine indépendante. Deux mots arabes se distinguent : Scirocco (SE), dérivé d' al-Sharq (الشرق – est en arabe), et la variante Garbino (SO), dérivé d' al-Gharb (الغرب – ouest en arabe). Cela suggère que la rose des vents a probablement été acquise par les marins du sud de l'Italie, non pas de leurs ancêtres romains, mais plutôt de la Sicile normande aux XIe et XIIe siècles. Les côtes du Maghreb et du Machrek se situent respectivement au sud-ouest et au sud-est de la Sicile. Le Greco (un vent du nord-est) reflète la position de la Calabre-Apulie byzantine au nord-est de la Sicile arabe, tandis que le Maestro (un vent du nord-ouest) fait référence au mistral qui souffle de la côte sud de la France vers le nord-ouest de la Sicile.

La boussole à 32 points utilisée pour la navigation en Méditerranée dès le XIVe siècle avait un intervalle de 11,5 ° entre chaque point. Seuls les huit vents principaux (N, NE, E, SE, S, SO, O, NO) portaient des noms spécifiques. Les huit demi-vents combinaient simplement les noms des deux vents principaux, par exemple « Grèco-Tramontane » pour NNE , « Grèco-Levante » pour ENE, etc. Les quarts de vent étaient indiqués de manière plus complexe : le vent principal le plus proche était mentionné en premier, suivi du suivant, par exemple « Quarto di Tramontana verso Greco » (littéralement, « un quart de vent du Nord vers le Nord-Est », c’est-à-dire Nord-Est), et « Quarto di Greco vers Tramontana » (« un quart de vent du NE vers le N », c’est-à-dire Nord-Est). Il était attendu de tout marin médiéval qu’il indique les 32 vents sur sa boussole .

Dans les plus anciennes cartes portulans médiévales du XIVe siècle, les roses des vents étaient représentées comme de simples ensembles de lignes de rhumb de couleur : noires pour les huit vents principaux, vertes pour les huit demi-vents et rouges pour les seize quarts de vent. Une carte portulan moyenne comportait seize de ces roses (ou confluences de lignes), réparties uniformément sur la circonférence d’un grand cercle implicite.

Le cartographe Cresques Abraham de Majorque , dans son Atlas catalan de 1375, fut le premier à dessiner une rose des vents ornée sur une carte. À la fin du XVe siècle, les cartographes portugais commencèrent à dessiner plusieurs roses des vents ornées sur l'ensemble de la carte, une sur chacune des seize roses circonférentielles (sauf si l'illustration entrait en conflit avec les détails côtiers).

Les points cardinaux d'une rose des vents étaient souvent désignés par les initiales des principaux vents marins (T, V, L, S, O, L, P, M). Dès le départ, on prit également l'habitude de distinguer le nord des autres points par un repère visuel spécifique. Les cartographes italiens médiévaux utilisaient généralement une simple pointe de flèche ou un T surmonté d'un accent circonflexe (allusion à l'aiguille de la boussole) pour indiquer le nord, tandis que l' école cartographique majorquine employait généralement une étoile polaire stylisée . L'utilisation de la fleur de lys comme marque du nord fut introduite par Pedro Reinel et devint rapidement courante sur les roses des vents (et est encore fréquemment utilisée aujourd'hui). Les anciennes roses des vents comportaient aussi souvent une croix chrétienne à Levante (E), indiquant la direction de Jérusalem depuis la mer Méditerranée.

Les douze vents classiques (ou un sous-ensemble d'entre eux) étaient parfois également représentés sur les cartes portulans, non pas sur une rose des vents, mais plutôt séparément sur de petits disques ou pièces de monnaie sur les bords de la carte.

La rose des vents était également représentée sur les tableaux de bord utilisés à bord des navires pour consigner les caps suivis à intervalles de temps réguliers.

•
  Rose des vents primitive à 32 vents, représentée comme une simple collection de rhumblines codés par couleur, tirée d'une carte nautique génoise ( vers 1325 ).
•
  Première rose des vents ornée représentée sur une carte, extraite de l' Atlas catalan (1375), avec l' étoile polaire comme point nord.
•

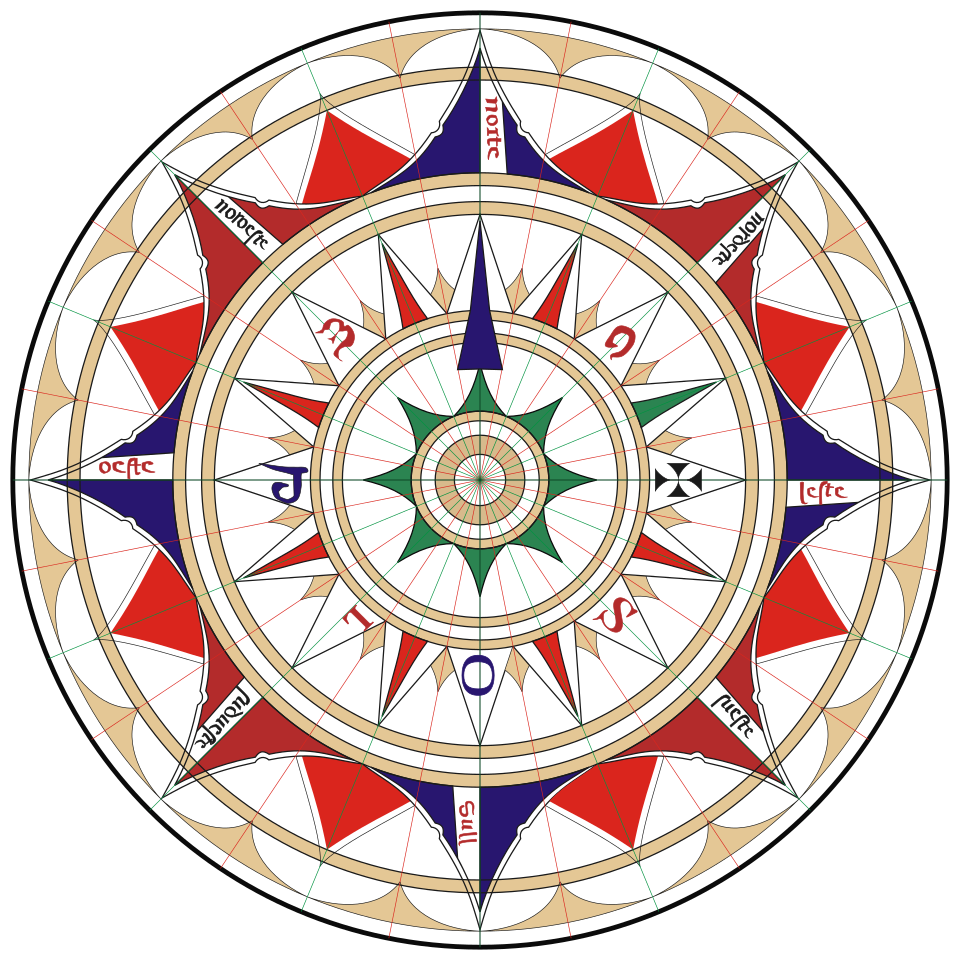

  Rose des vents plus ornée, avec des lettres représentant les vents traditionnels, une croix pattée (faisant référence à Jérusalem) pour l'est, et une aiguille de boussole comme marque du nord, d'après une carte nautique de Jorge de Aguiar (1492)
•

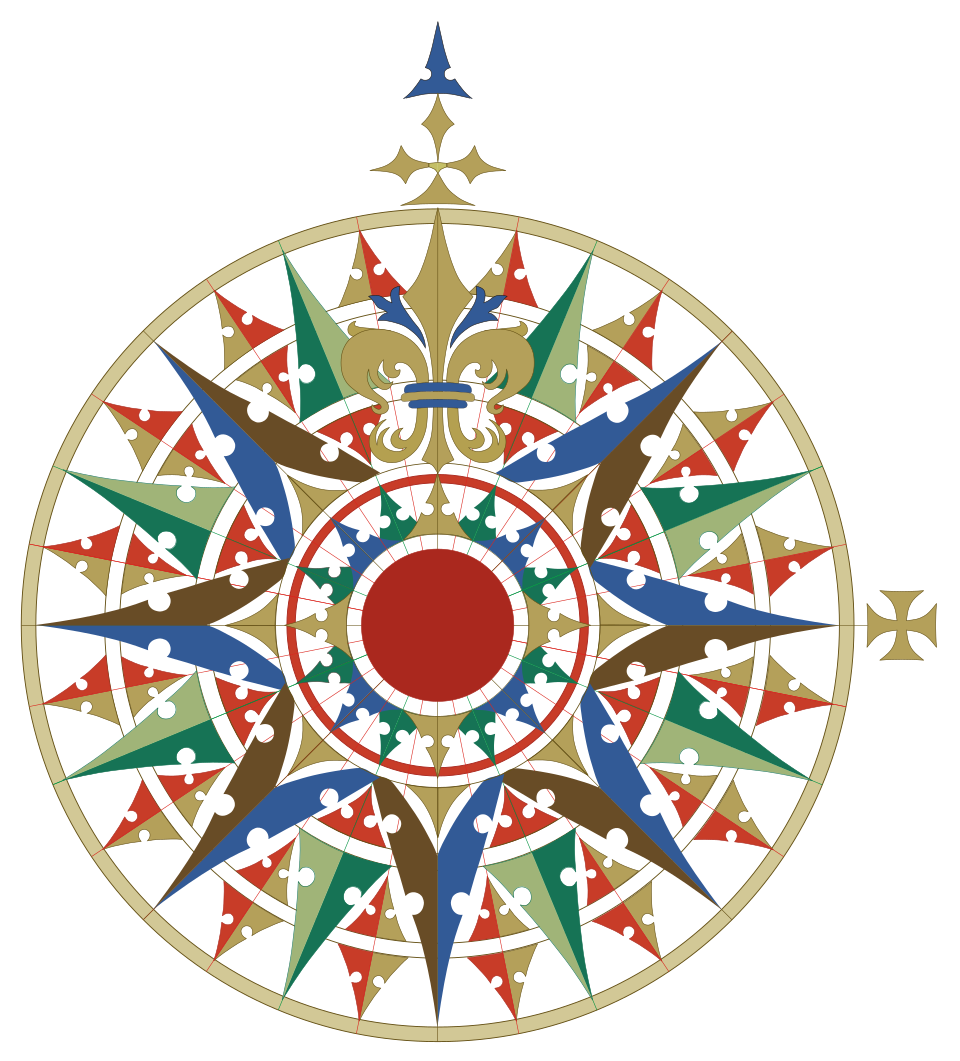

  Rose des vents très ornée, avec la fleur de lys comme marque du nord et la croix pattée comme marque de l'est, provenant du planisphère de Cantino (1502)

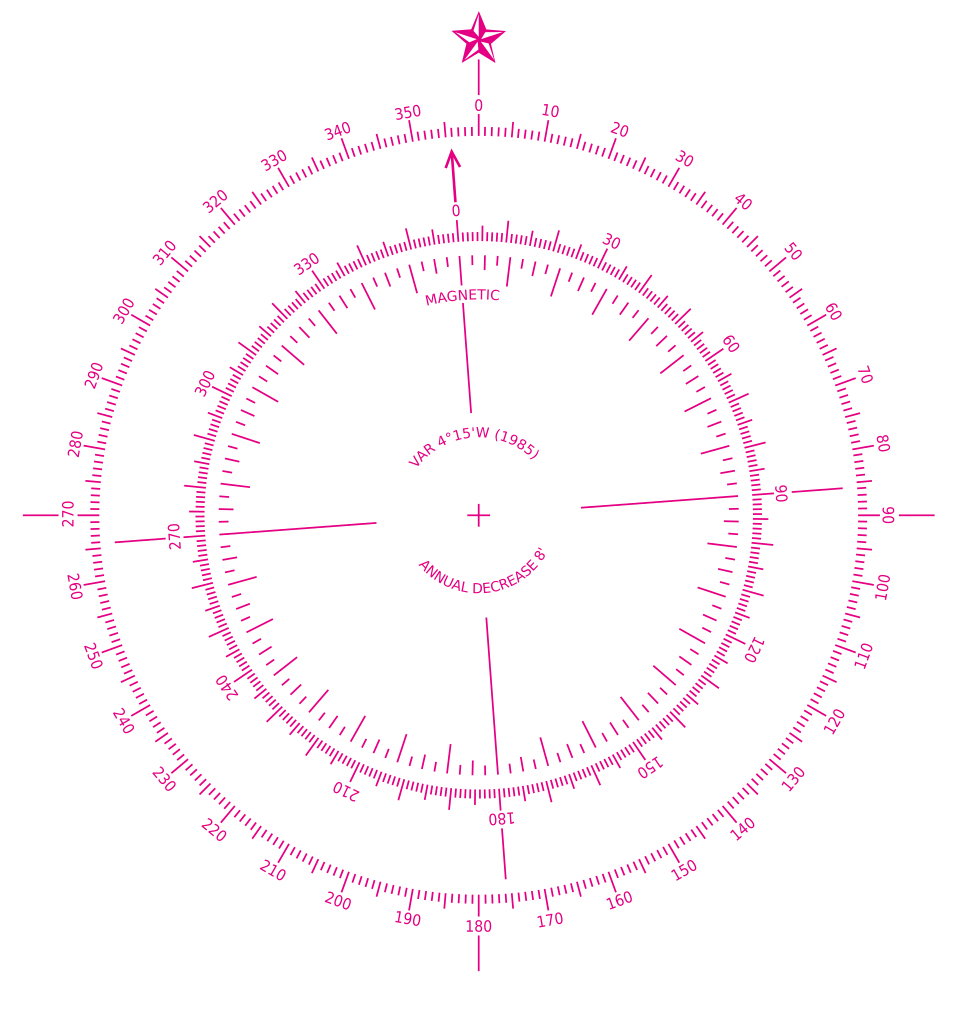

La rose des vents contemporaine se présente sous la forme de deux anneaux, l'un plus petit et inscrit à l'intérieur de l'autre. L'anneau extérieur indique les points cardinaux géographiques , tandis que l'anneau intérieur, plus petit, indique les points cardinaux magnétiques . Le nord géographique fait référence à la position du pôle Nord, tandis que le nord magnétique fait référence à la direction vers laquelle pointe le pôle nord d'un objet magnétique (comme celui d'une boussole ). La différence angulaire entre le nord géographique et le nord magnétique est appelée déclinaison magnétique ; elle varie selon le lieu. La différence angulaire entre le cap magnétique et le cap au compas est appelée déviation ; elle varie selon le navire et son cap. Les flèches indiquant le nord sont souvent incluses dans les cartes modernes . La rose des vents moderne comporte huit points cardinaux principaux . Dans le sens horaire, ce sont :

Bien que les boussoles modernes utilisent les noms des huit directions principales (N, NE, E, SE, etc.), les boussoles plus anciennes utilisent les noms traditionnels italiens des vents d'origine médiévale (Tramontana, Greco, Levante, etc.).

Les roses des vents à quatre points utilisent uniquement les quatre « vents de base » ou « directions cardinales » (Nord, Est, Sud, Ouest), avec des angles de différence de 90°.

Les roses des vents à huit points utilisent les huit vents principaux , c'est-à-dire les quatre directions cardinales (N, E, S, O) plus les quatre directions « intercardinales » ou « ordinales » (NE, SE, SO, NO), à des angles de différence de 45°.

Des roses des vents à douze points, avec des graduations espacées de 30°, sont souvent peintes sur les rampes d'aéroport pour faciliter le réglage des compensateurs de compas magnétiques des aéronefs.

Les roses des vents à seize points sont construites en bissectant les angles des vents principaux pour obtenir des points intermédiaires, appelés demi-vents , à des angles de différence de 22,5 ° . Les noms des demi-vents sont simplement des combinaisons des vents principaux de part et d'autre, le principal suivi de l'ordinal. Par exemple, Nord-Nord-Est (NNE), Est-Nord-Est (ENE), etc. En utilisant les grades , dont il y en a 400 dans un cercle, la rose des vents à seize points compte vingt-cinq grades par point.

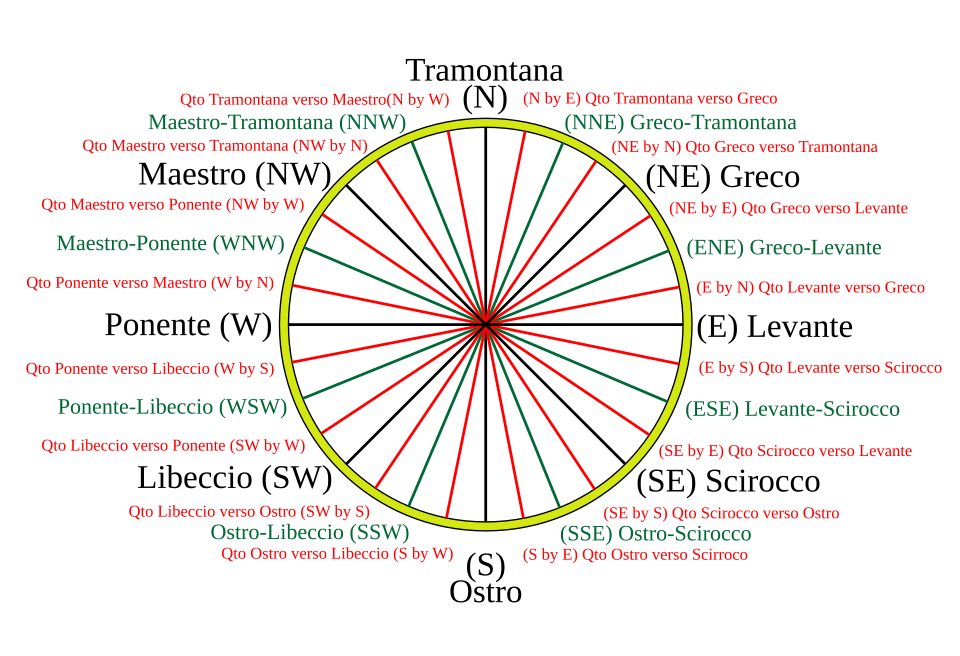

On construit une rose des vents à 32 points en bissectant ces angles, ce qui permet d'obtenir des quarts de vent à des angles de différence de 11,5 °. Les noms des quarts de vent sont formés à partir de « X par Y », ce qui signifie « un quart de vent de X vers Y », où X représente l'un des huit vents principaux et Y l'une des deux directions cardinales adjacentes. Par exemple, Nord-Est (NE) correspond à un quart de vent du Nord vers l'Est, et Nord-Est-Nord (NEN) à un quart de vent du Nord-Est vers le Nord. Nommer les 32 points de la rose des vents s'appelle « remplir la rose des vents ».

La rose à 32 points présente un écart de 11 1 / 4 ° entre ses points, mais se calcule facilement en divisant par deux et était peut-être plus simple à utiliser pour ceux qui n'employaient pas un cercle de 360°. Huit points forment un angle droit et la position d'un point est facile à estimer, ce qui permet de donner des relèvements tels que « deux points à tribord avant ».

•

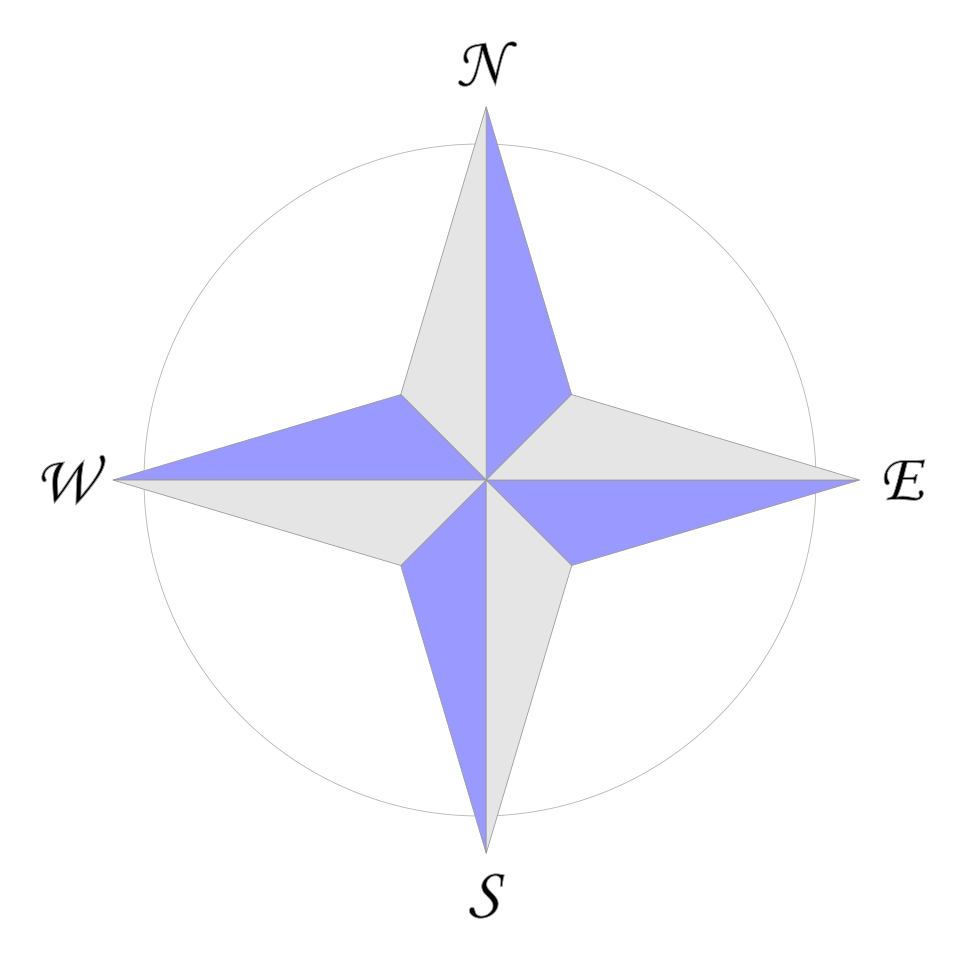

  Rose des vents à 4 points
•

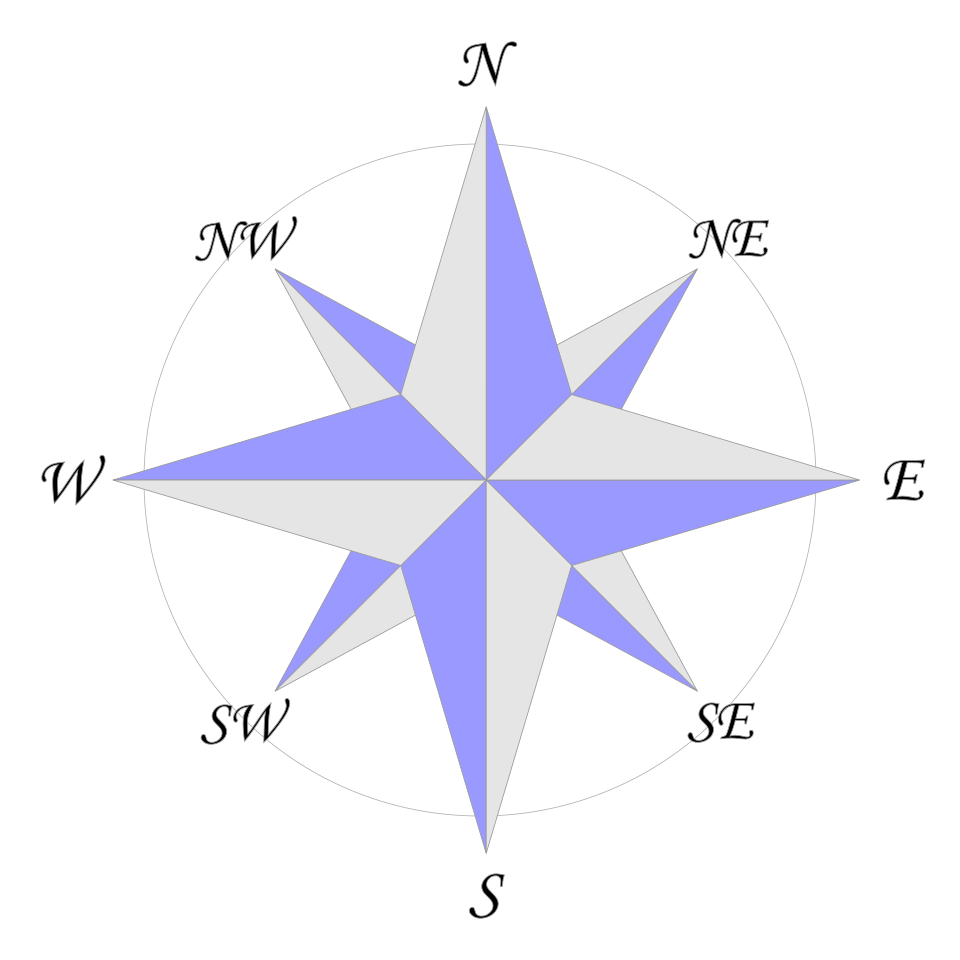

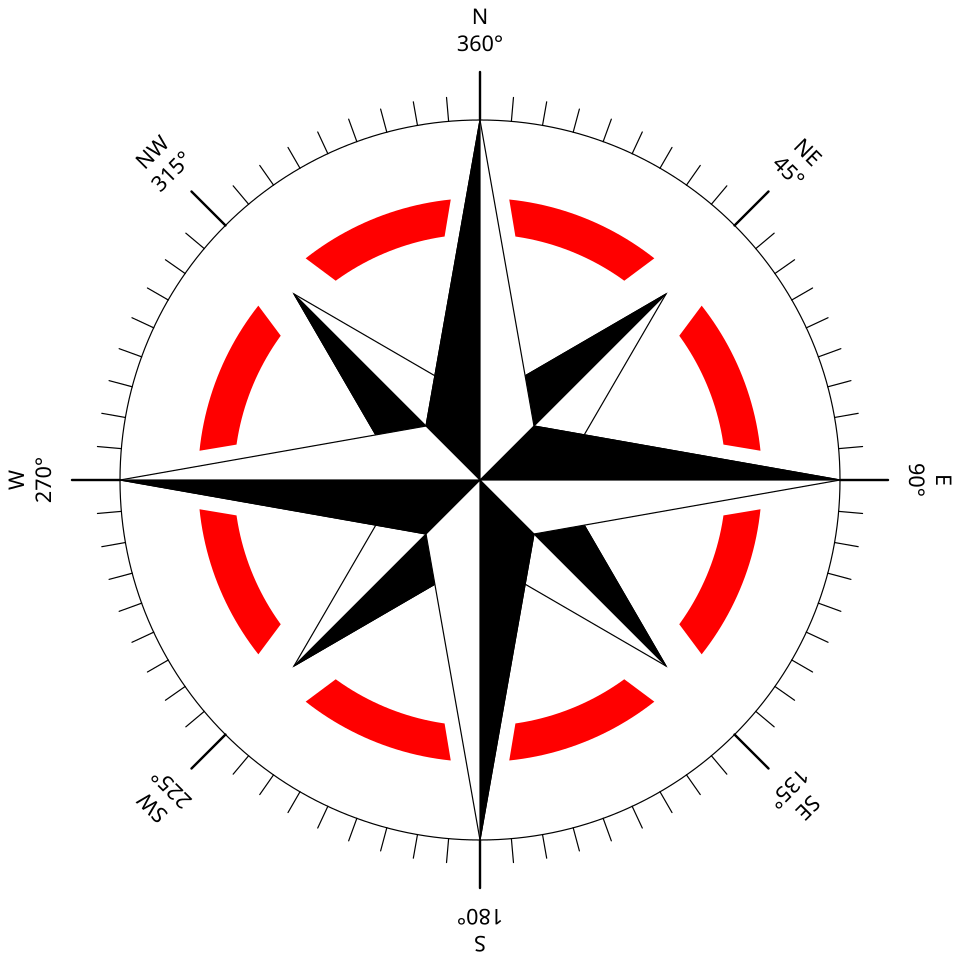

  Une rose des vents à 8 points
•

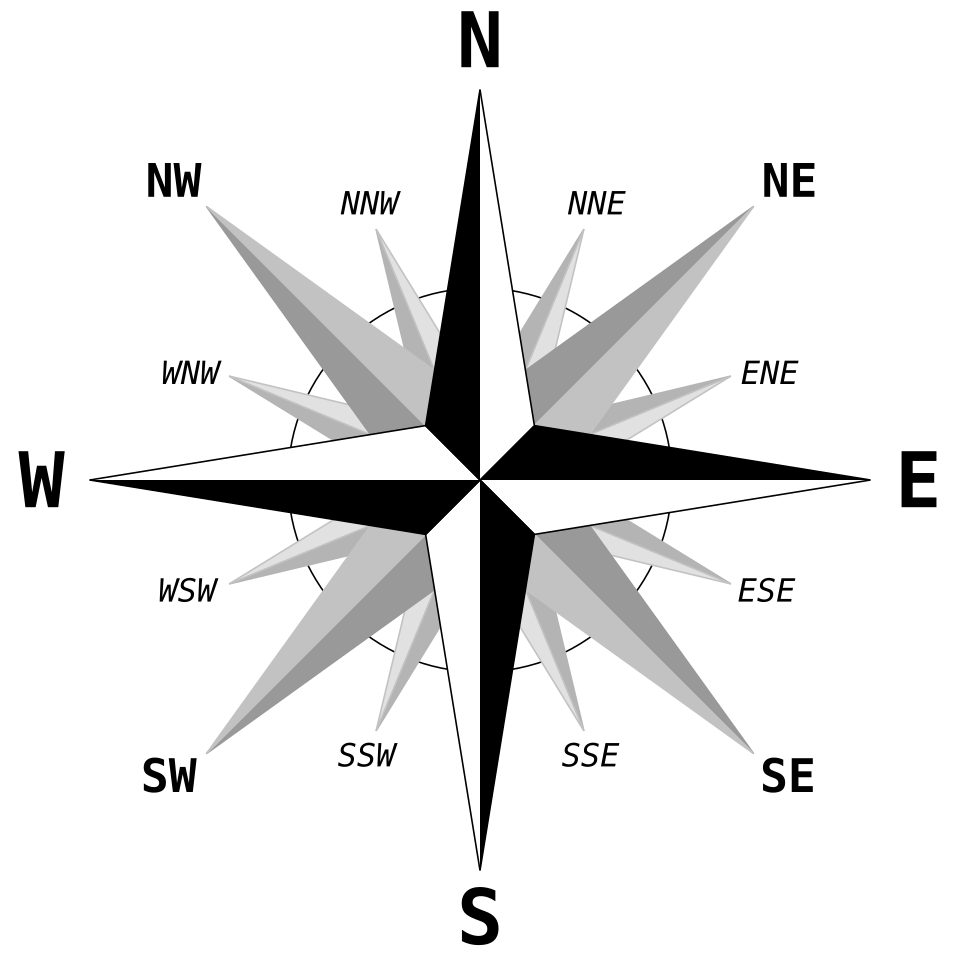

  Une rose des vents à 16 points
•

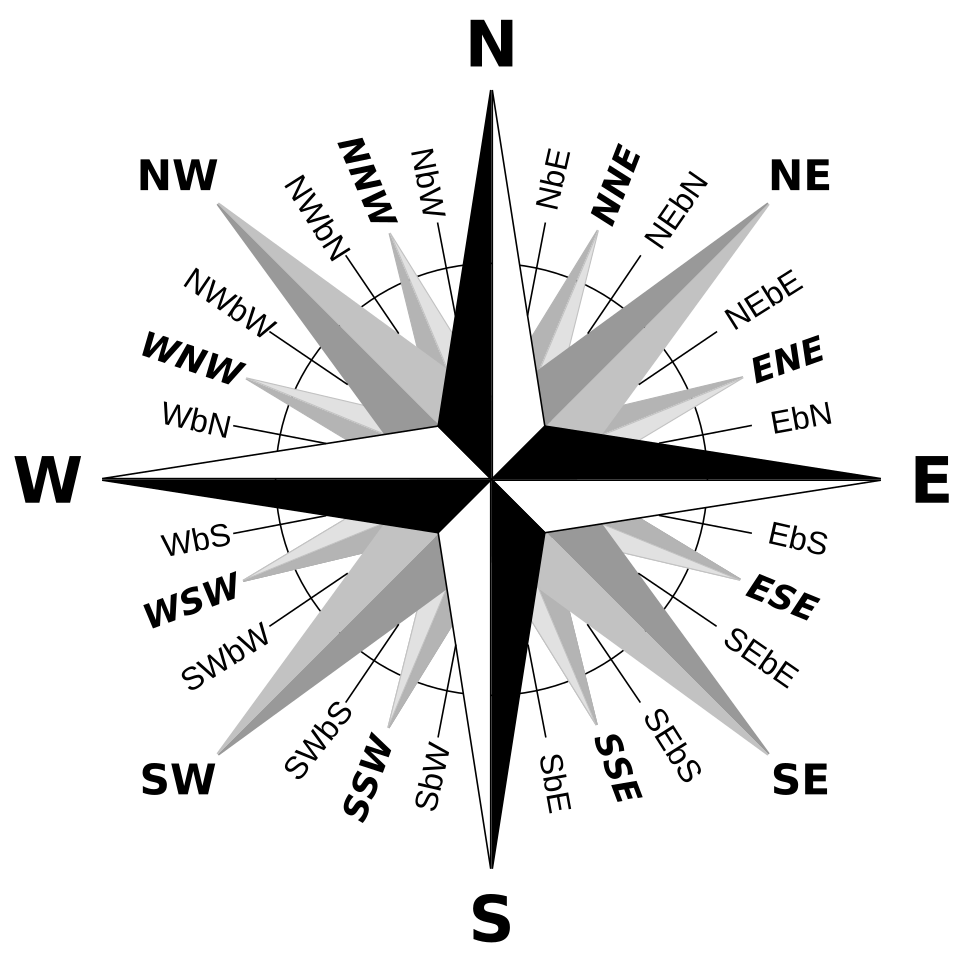

  Une rose des vents à 32 points
•

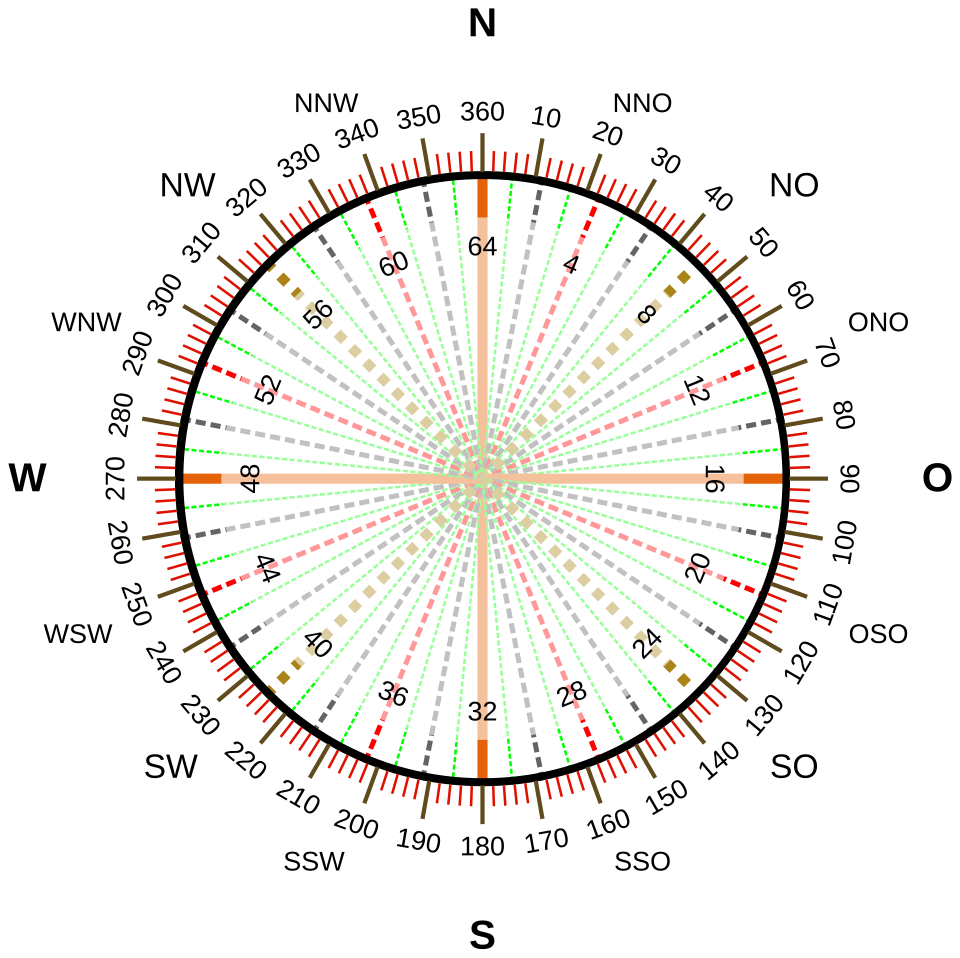

  Rose des vents à 360 degrés et 6400 mil OTAN

• Le symbole de l'OTAN utilise une rose à quatre branches.
• Outward Bound utilise la rose des vents comme logo pour différentes écoles à travers le monde.
• La rose des vents à 8 points était le logo de Varig , la plus grande compagnie aérienne du Brésil pendant de nombreuses décennies jusqu'à sa faillite en 2006.
• La rose des vents à 8 points est un élément important du logo du club de baseball des Mariners de Seattle, qui évolue en Ligue majeure .
• L'emblème des services correctionnels de Hong Kong utilise une rose des vents à quatre branches.
• La rose des vents est utilisée comme symbole de la Communion anglicane mondiale des Églises.
• La rose des vents à 16 points était le logo d' IBM pour la gamme de produits System/360 .
• Une rose des vents à 16 points est le logo officiel de l'Université nationale espagnole d'enseignement à distance (Universidad Nacional de Educación a Distancia ou UNED).
• Une rose des vents à 16 points figure sur le sceau et le drapeau de la Central Intelligence Agency (CIA), agence du gouvernement fédéral des États-Unis.
• Les tatouages ​​d'étoiles à huit branches sont utilisés par les Vor v Zakone pour indiquer le grade.
• Le blog communautaire LessWrong , axé sur la rationalité, utilise une rose des vents comme logo.

• La Rose des vents est un recueil de nouvelles d' Ursula K. Le Guin paru en
