Contrôleur compact

Un contrôleur compact est un terme générique désignant un petit contrôleur autonome capable de gérer une ou plusieurs boucles de régulation . On les appelle également contrôleur...

Worldlex WikiContenu en francaisLecture gratuite

Un contrôleur compact est un terme générique désignant un petit contrôleur autonome capable de gérer une ou plusieurs boucles de régulation . On les appelle également contrôleurs de processus intégrés, discrets, dédiés ou universels. Ces contrôleurs sont faciles à configurer et permettent de gérer la plupart des types de boucles de régulation. Les versions simples affichent les valeurs du processus sous forme numérique. Les contrôleurs compacts intégrés aux équipements haut de gamme sont disponibles avec écran tactile et représentation graphique de la boucle de régulation ou du système.

Outre la boucle de régulation proprement dite, les régulateurs compacts peuvent également prendre en charge certaines tâches de contrôle et ainsi piloter la séquence de processus, ou des parties de celle-ci, de manière indépendante. On trouve des régulateurs compacts dans presque tous les secteurs industriels. Par exemple, la fonction de régulateur programmable est fréquemment utilisée dans l' industrie agroalimentaire ou dans le traitement thermique pour définir des profils de température spécifiques.

Construction

Régulateurs à montage sur panneau avec écrans intégrés. La valeur de procédé (PV) et la valeur de consigne (SV) sont affichées à la même échelle pour une comparaison aisée. La sortie du régulateur (CO) est affichée sous la forme d'une variable manipulée (MV) de 0 à 100 %.

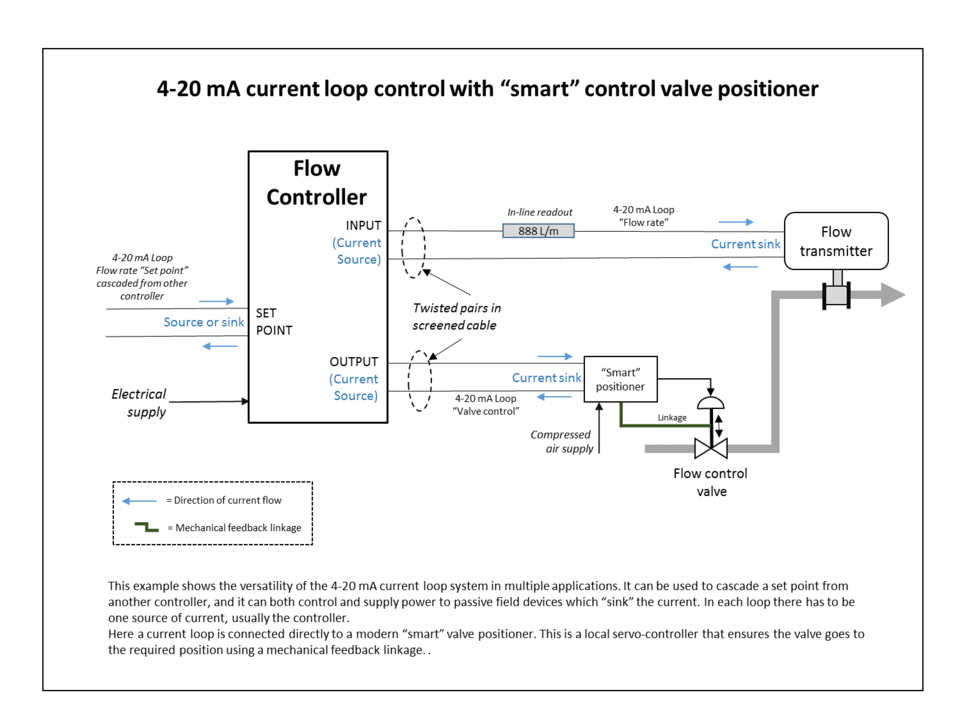

Boucle de régulation utilisant un contrôleur discret. Les signaux de terrain correspondent à la variable de procédé (PV) provenant du capteur et à la sortie de commande de la vanne (équipement de commande finale - FCE). Un positionneur de vanne assure le bon fonctionnement de celle-ci.

Les contrôleurs compacts sont soit fixes, soit modulaires et peuvent donc être étendus. Les entrées de valeur réelle sont souvent universelles et peuvent être configurées pour différents types de capteurs et de signaux . Des entrées numériques sont également disponibles pour la détection des opérations de commutation. Divers éléments de commutation binaire sont disponibles en sortie, tels que des sorties relais , relais à semi-conducteurs, logiques et MOSFET , et sont utilisés pour la commande d'actionneurs binaires ou pour les signaux de commande. Les sorties analogiques peuvent être configurées en sortie tension ou courant , par exemple 4…20 mA / 0…10 V, et sont utilisées pour la commande continue d' actionneurs analogiques tels que des vannes de régulation , des contrôleurs de puissance à thyristors ou des convertisseurs de fréquence .

Le fonctionnement, le paramétrage et la configuration peuvent être effectués via la face avant de l'appareil. De plus, des programmes de configuration sont fournis permettant de paramétrer clairement les options pour l'utilisateur. La connexion entre le PC et le contrôleur peut être établie via les interfaces USB , TCP/IP ou série.
