Générateur d'horloge

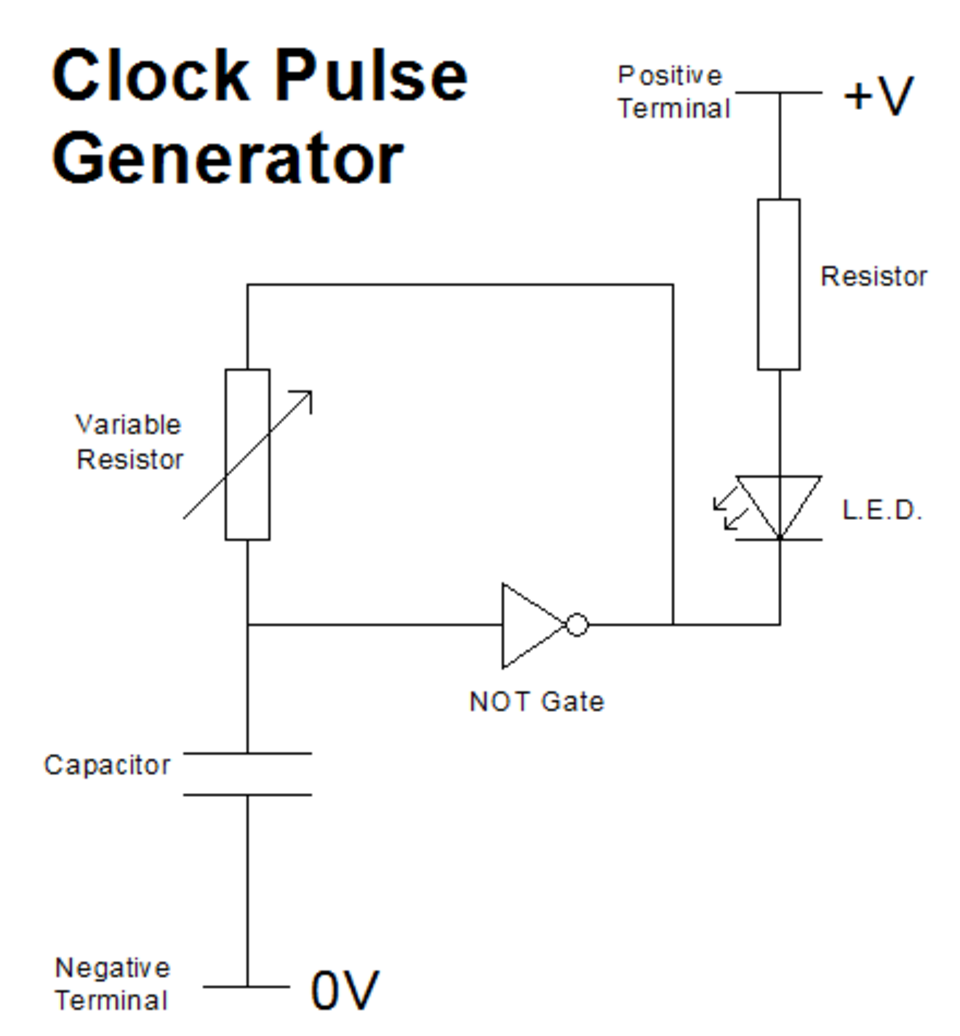

Un générateur d'horloge est un oscillateur électronique qui produit un signal d'horloge permettant de synchroniser le fonctionnement d'un circuit. Ce signal peut aller d'une simple onde carrée symétrique à des configurations plus complexes. Tous les générateurs d'horloge sont composés d'un circuit résonant et d'un amplificateur.

Le circuit résonant est généralement un oscillateur piézoélectrique à quartz , bien que des circuits résonants plus simples et même des circuits RC puissent être utilisés.

Le circuit amplificateur inverse généralement le signal provenant de l'oscillateur et en réinjecte une partie dans celui-ci afin de maintenir l'oscillation.

Le générateur peut comporter des sections supplémentaires pour modifier le signal de base. Le 8088 , par exemple, utilisait une horloge à rapport cyclique de 2/3 , ce qui nécessitait que le générateur d'horloge intègre une logique de conversion du rapport cyclique de 50/50, caractéristique des oscillateurs bruts.

D'autres sections optionnelles de ce type comprennent des diviseurs de fréquence ou des multiplicateurs d'horloge . Les générateurs d'horloge programmables permettent de modifier le nombre utilisé dans le diviseur ou le multiplicateur, ce qui permet de sélectionner une large gamme de fréquences de sortie sans modifier le matériel.

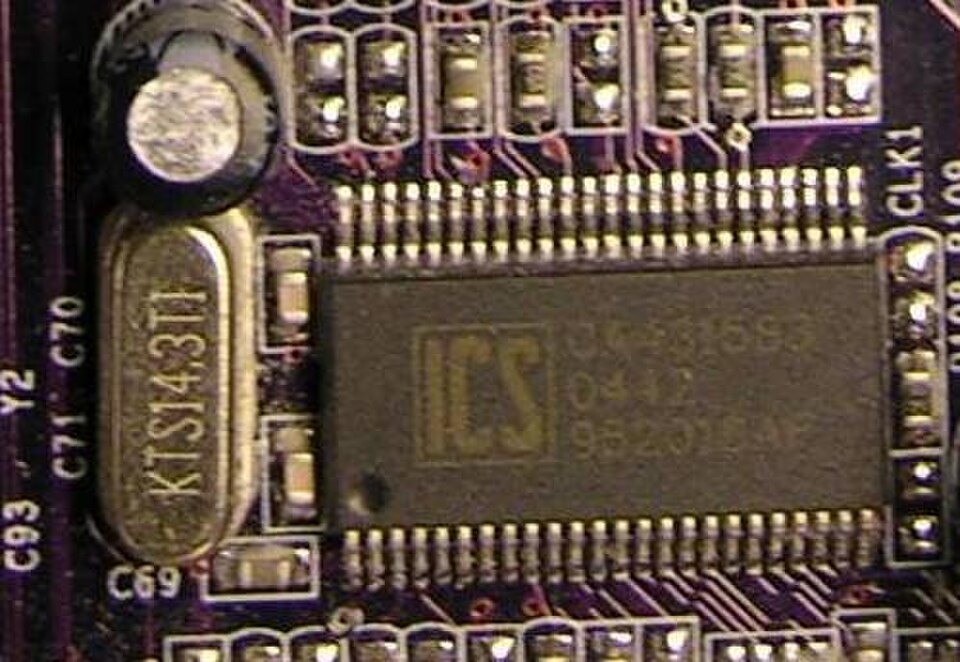

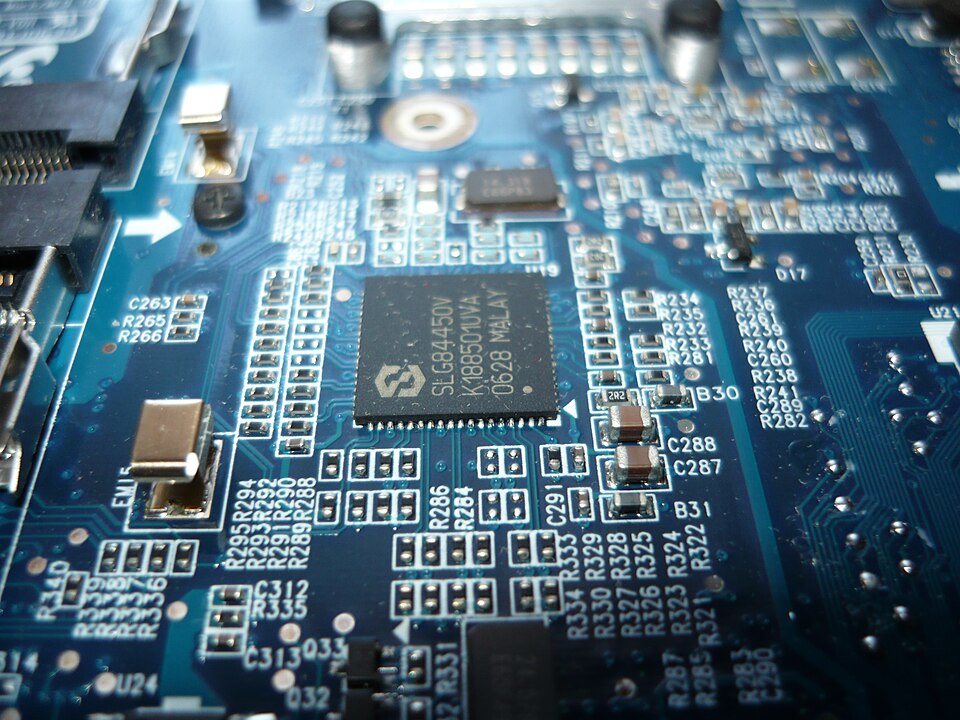

Les passionnés d'informatique modifient souvent le générateur d'horloge de la carte mère pour contrôler la fréquence du processeur , du bus frontal (FSB) , de la carte graphique (GPU) ou de la mémoire vive (RAM) . Généralement, le BIOS configure le générateur d'horloge programmable à la valeur sélectionnée au démarrage ; cependant, certains systèmes disposent d' une fonction de régulation dynamique de la fréquence , qui reprogramme fréquemment le générateur d'horloge.

Les TSG sont des horloges utilisées dans l'ensemble des réseaux des fournisseurs de services, fréquemment comme système d'alimentation de synchronisation intégré au bâtiment ( BITS ) pour un central téléphonique.

Les systèmes de commutation numérique et certains systèmes de transmission (par exemple, SONET, RREX, LUBI ) dépendent d'une synchronisation fiable et de haute qualité pour éviter les perturbations. Pour ce faire, la plupart des fournisseurs de services utilisent des réseaux de distribution de synchronisation inter-bureaux basés sur une hiérarchie de strates et mettent en œuvre le concept BITS pour répondre aux besoins de synchronisation intra-bureau.

Un générateur de signaux de synchronisation (TSG) est un équipement d'horloge qui reçoit des signaux de référence de synchronisation en entrée et génère des signaux de référence de synchronisation en sortie. Les signaux de référence d'entrée peuvent être des signaux DS1 ou d'horloge composite (CC), et les signaux de sortie peuvent également être des signaux DS1 ou CC (ou les deux). Un TSG est composé des six éléments suivants :

1. Une interface de synchronisation d'entrée qui accepte les signaux d'entrée DS1 ou CC
2. Un composant de génération de synchronisation qui crée les signaux de synchronisation utilisés par le composant de distribution de synchronisation de sortie
3. Un composant de distribution de synchronisation de sortie qui utilise les signaux de synchronisation provenant du composant de génération de synchronisation pour créer plusieurs signaux de sortie DS1 et CC.
4. Un composant de surveillance des performances (PM) qui contrôle les caractéristiques temporelles des signaux d'entrée
5. Une interface d'alarme qui se connecte au système de surveillance des alarmes du bureau central (CO).
6. Une interface opérationnelle destinée aux artisans locaux et permettant la communication avec les systèmes d'opérations à distance
